Инструкция по эксплуатации для монитора качества воздуха 8 в 1
Введение
Монитор качества воздуха можно использовать для контроля качества воздуха, содержания формальдегида, летучих органических соединений, твердых частиц PM2.5, PM1.0, PM10, температуры и влажности. Подходит для измерения качества воздуха в доме, офисе, автомобиле и других закрытых помещениях.
Общий вид монитора.

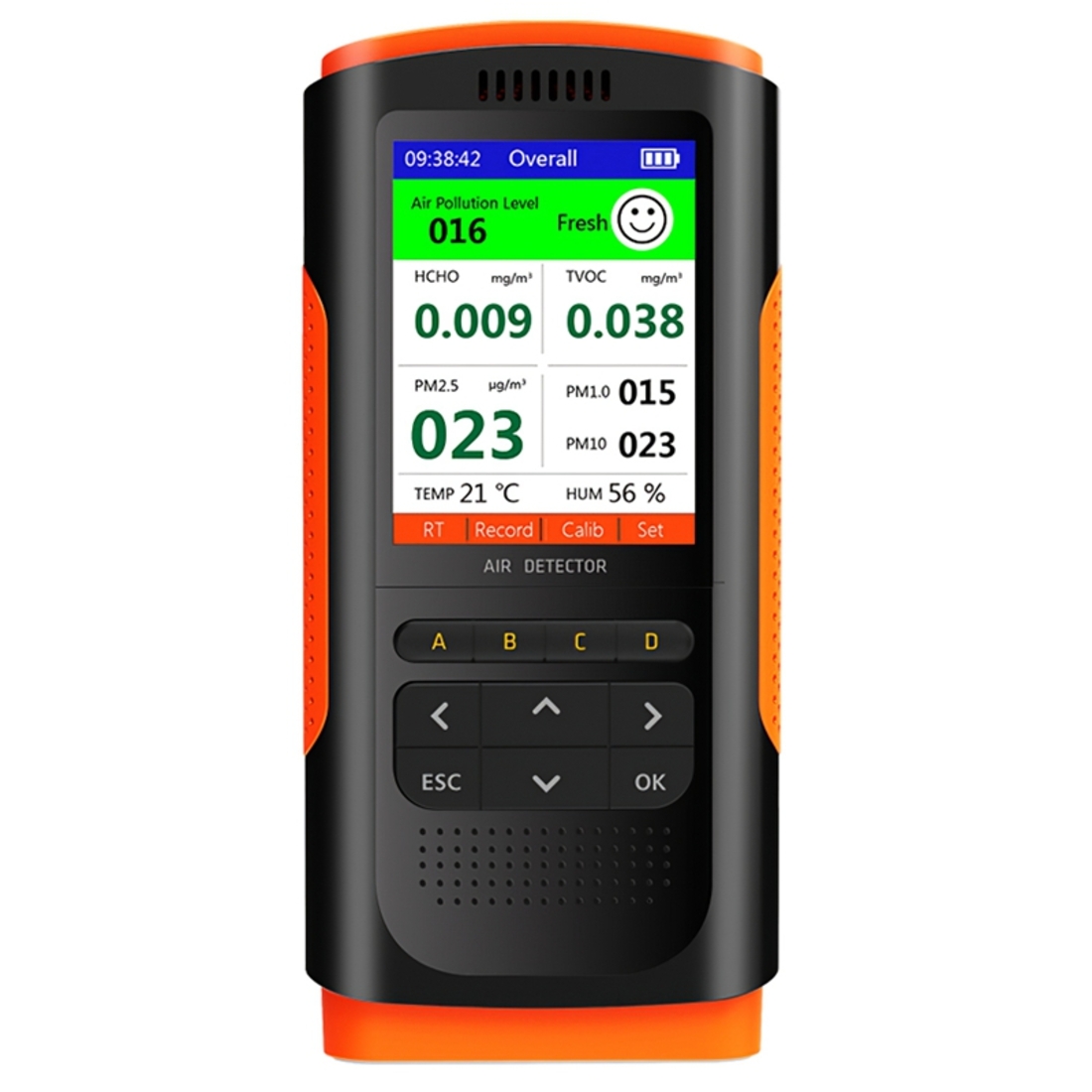

Рис. 1. Вид спереди.

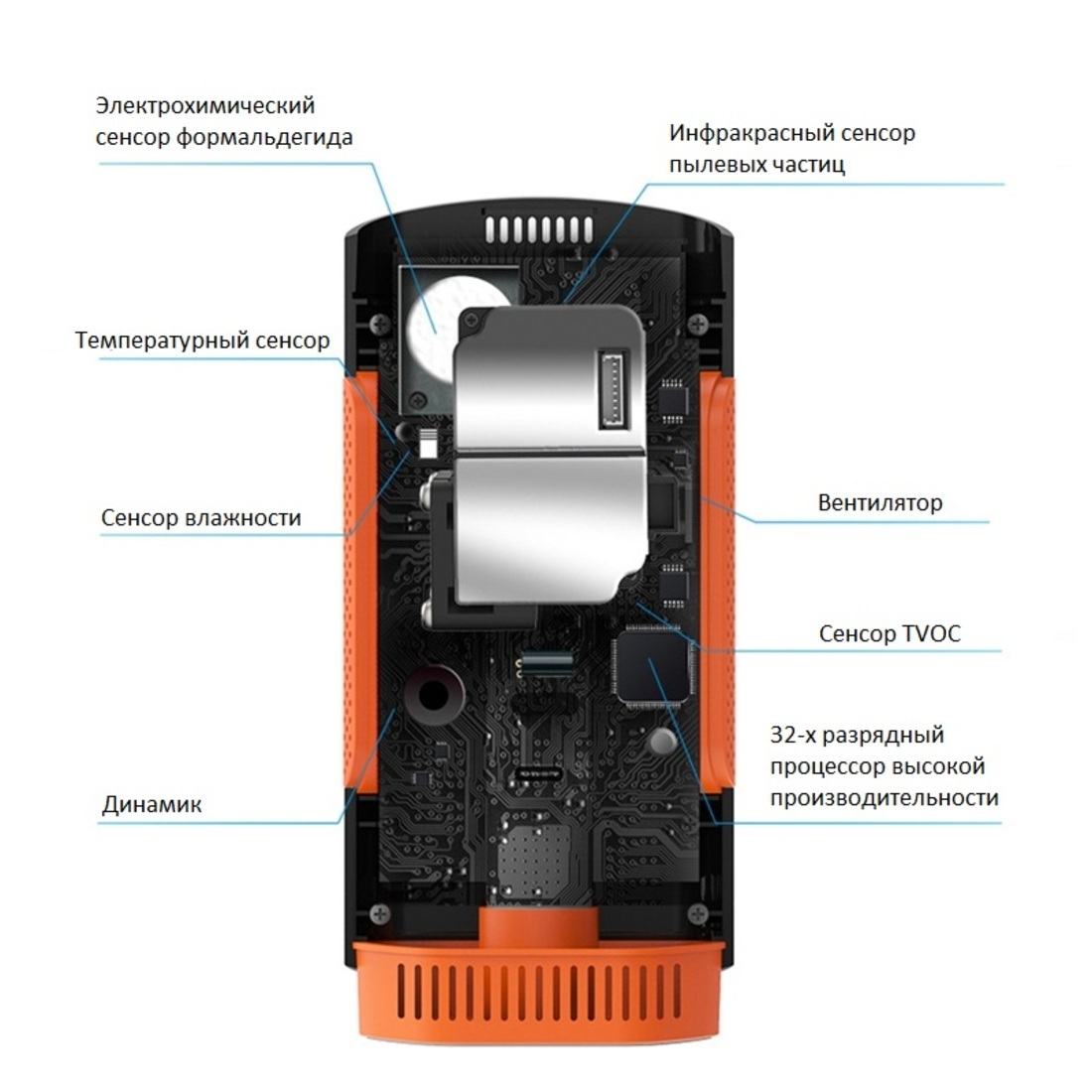

Рис. 2. Вид изнутри.
Как измерить качество воздуха в конкретном месте?
Включите монитор качества воздуха и оставьте его в прохладном и проветриваемом месте на 1 час. Если вы используете его впервые или не пользовались им более 3 месяцев, результат может быть не совсем точным. В этом случае, требуется его калибровка, см. раздел Интерфейс калибровки, настоящей инструкции.
Начало измерения качества воздуха.
- Поднесите прибор к месту, где вы хотите провести измерение.
- Установите анализатор качества воздуха на чистую поверхность и оставьте его включенным. Через 5 минут он отобразит на экране стабильные результаты, как показано на Рис.3.
Рекомендации:
- По возможности, проводите замеры сначала в менее загрязненных помещениях, а затем в помещениях с большей загрязненностью. После замеров в сильно загрязненных местах, дайте прибору поработать 1 час на чистом воздухе. При необходимости, проведите повторную калибровку.
- Во время замеров, всегда помещайте монитор на чистую поверхность и оставляйте его в таком положении на 5 минут, только после этого считывайте показания.
- Во время замера, обеспечьте свободный доступ воздуха к датчикам монитора через перфорации в корпусе.
Что означает «Уровень загрязнения воздуха»?
При определении совокупного уровня загрязнения воздуха, прибор берет в расчёт показания двух параметров – HCHO и PM2.5. Ниже приведена таблица для пояснения данных измерений:
Графические интерфейсы монитора.

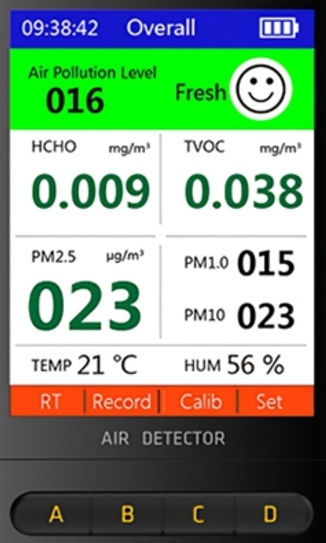

Рис. 3. Главный экран монитора.
Клавиша А: Интерфейс замеров в реальном времени.

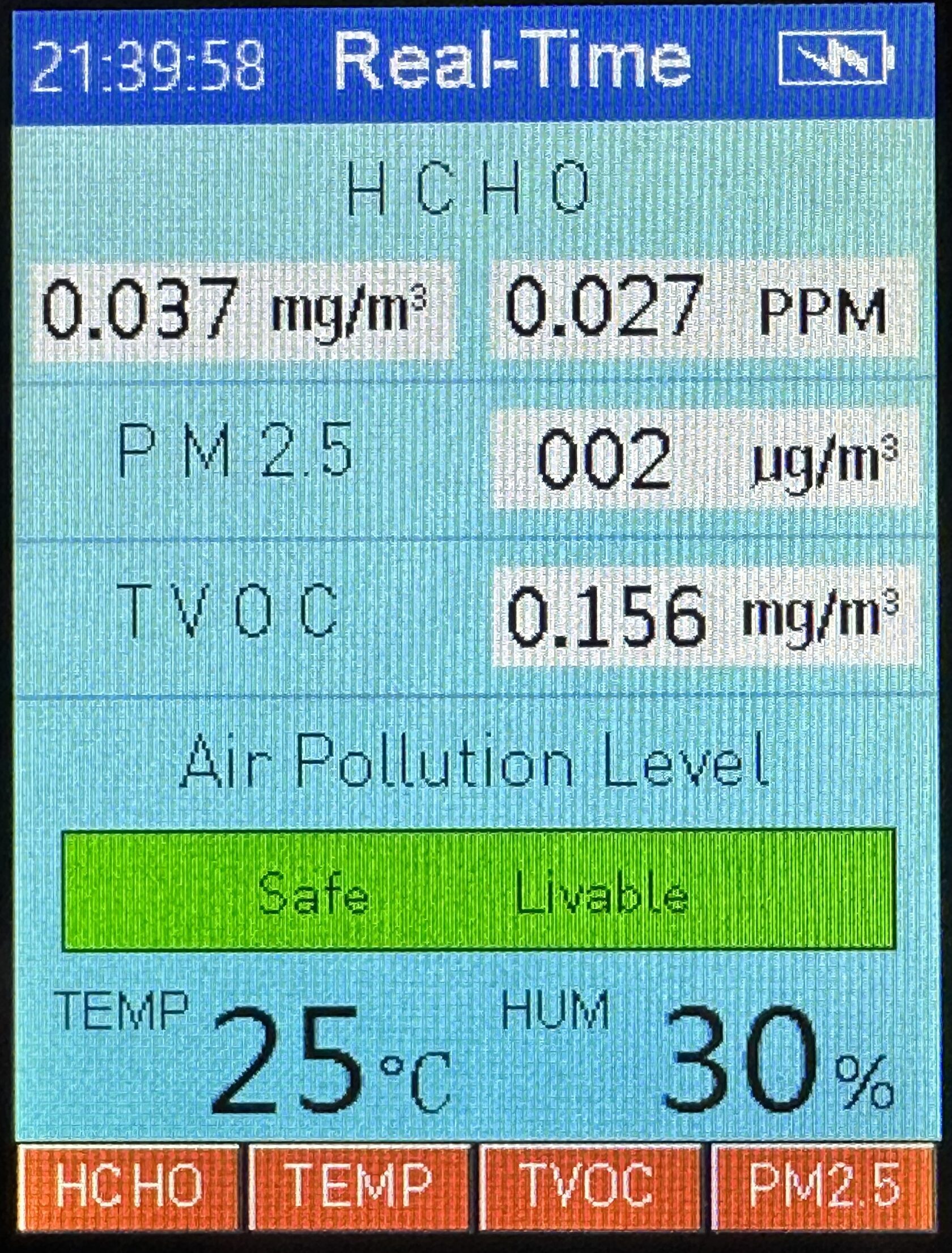

Рис. 4. Интерфейс реального времени.
При нажатии на А (НСНО), прибор начинает отображать график содержания HCHO (формальдегида).

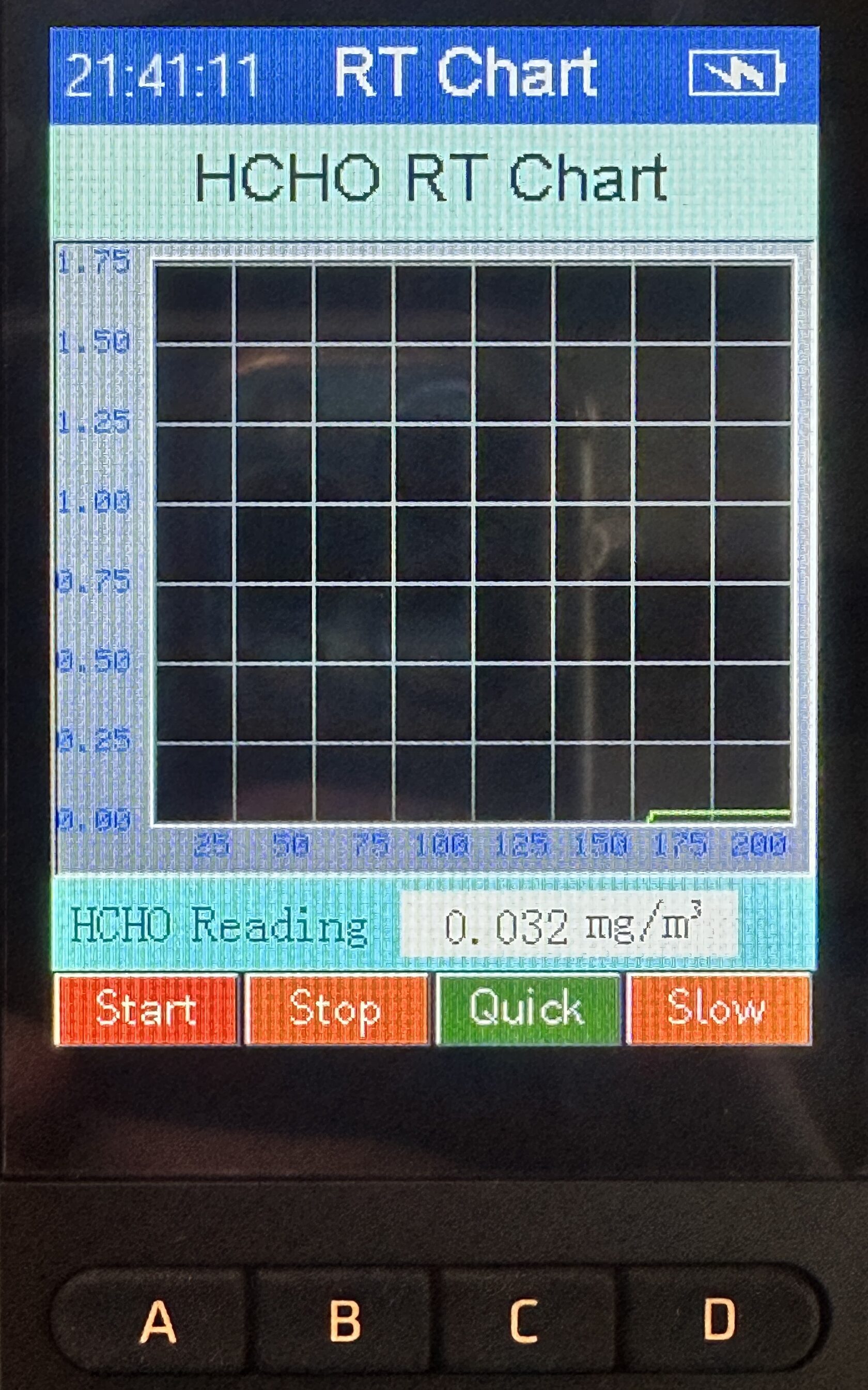

Рис. 5. График замера содержания формальдегида.
Нажатие на В (Stop) фиксирует полученный график.
Нажатие на C (Quick) включает обновление графика каждую секунду.
Нажатие на D (Slow) включает обновление графика каждые 3 секунды.
Для перехода в основное меню замеров в реальном времени, нажмите клавишу ESC.
Нажатие на C (Quick) включает обновление графика каждую секунду.
Нажатие на D (Slow) включает обновление графика каждые 3 секунды.
Для перехода в основное меню замеров в реальном времени, нажмите клавишу ESC.
- Вернемся к экрану реального времени, рис. 4. При нажатии на В (TEMP), прибор начинает отображать график Температуры. Нажатие на В (Stop) фиксирует полученный график.

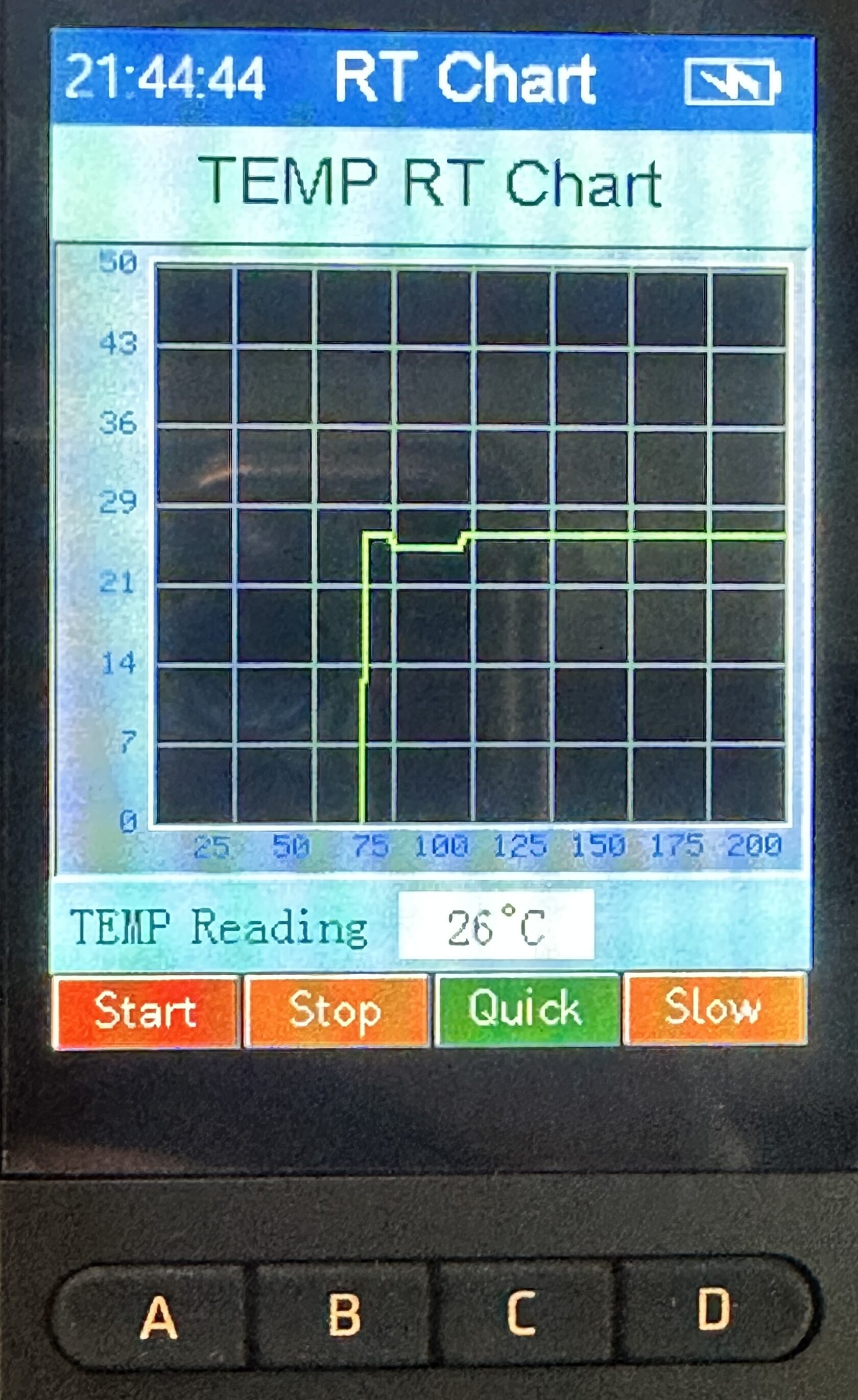

Рис. 6. График замера температуры.
Для перехода в основное меню замеров в реальном времени, нажмите клавишу ESC.
- Аналогично работают клавиши С (TVOC) и D (PM2.5). Для перехода в основное меню замеров в реальном времени, нажмите клавишу ESC.
Для возврата в основное меню прибора, нажмите клавишу ESC.
Клавиша В (Главный экран, рис.3): Интерфейс записи.

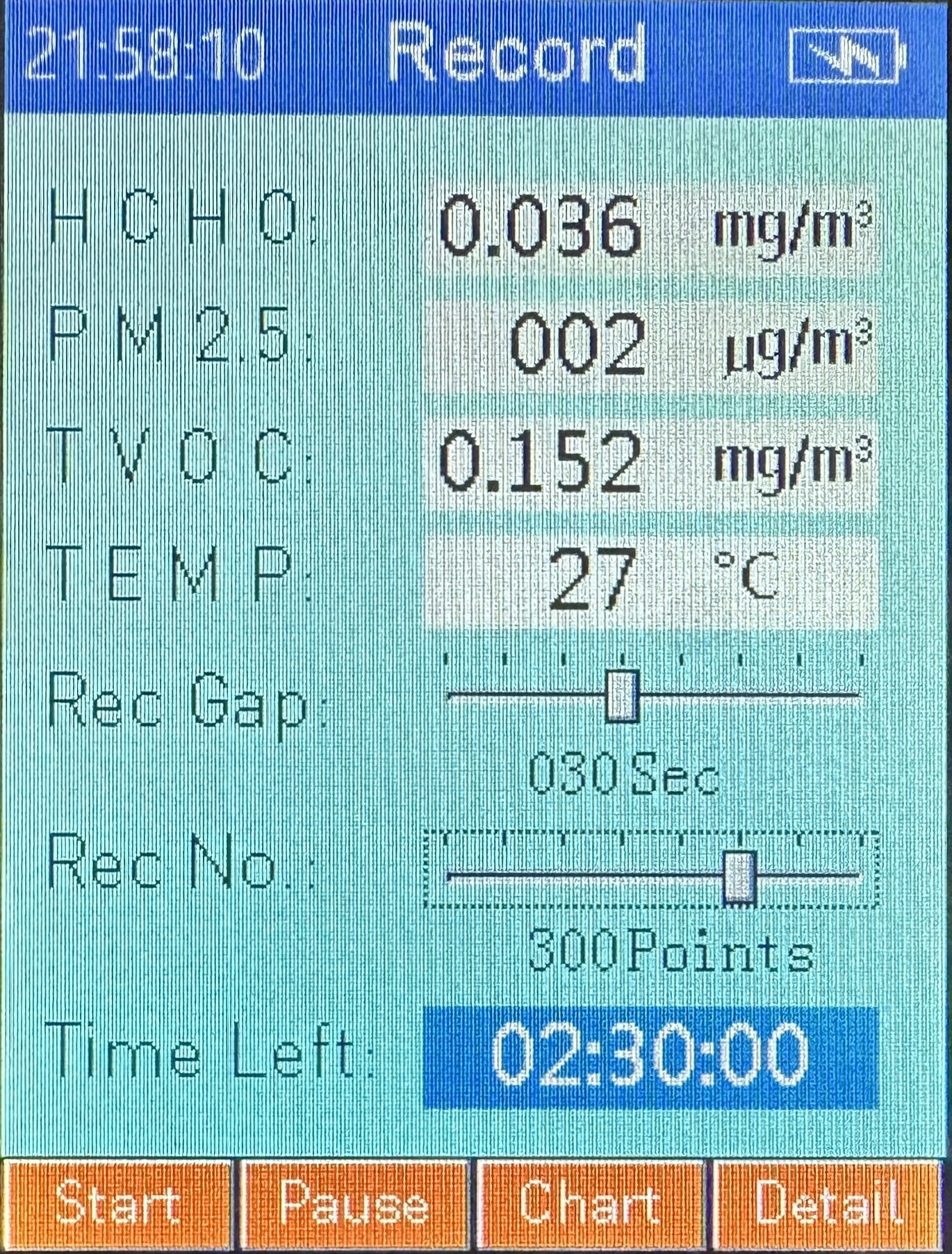

Рис. 7. Интерфейс записи.
В этом режиме вы можете настроить интервал замеров (Rec Gap) в секундах и общее количество замеров (Rec No). В зависимости от выбранных настроек (интервал, умноженный на количество замеров), в поле Time Left отобразится общее время записи. Для выбора параметра используйте клавиши «вверх» и «вниз», а для установки значений – клавиши «влево» и «вправо». Для запуска записи, нажмите А (Start).
После начала записи, доступны клавиши:
- Stop - остановка записи.
- Pause - пауза, повторное нажатие запускает запись.
- Chart - график значений параметра во времени. Этот режим допускает переключение между графиками измеряемых параметров.

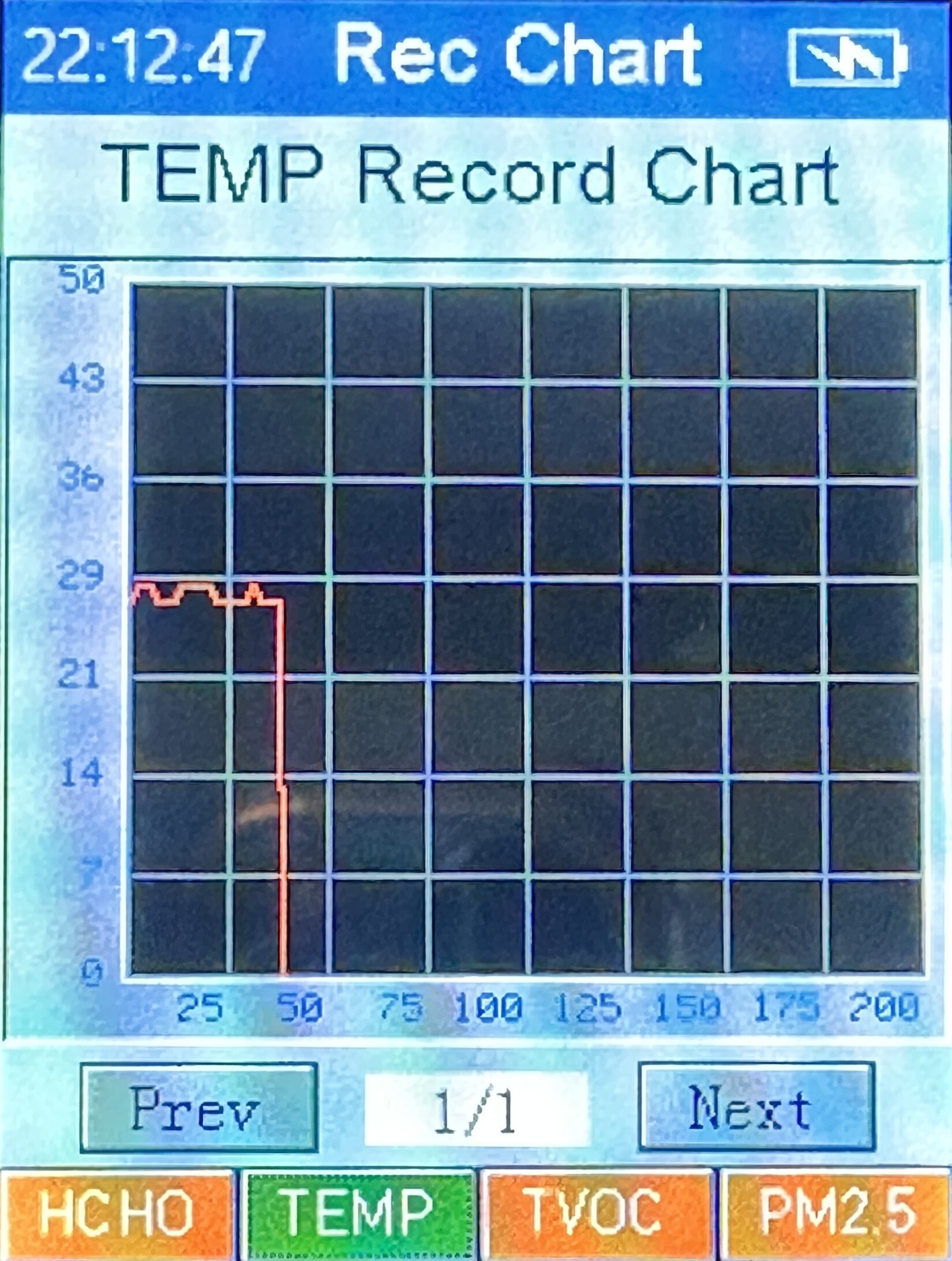

Рис. 8. Режим Chart во время записи измерений.
- Клавиша Detail (рис. 7) Режим отображения деталей текущей записи:
Sta Time – время начала записи
End Time – время окончания записи
Rec Gap - интервал замеров
Rec No - количество замеров
Exceed – количество замеров вышедших за пределы времени записи.

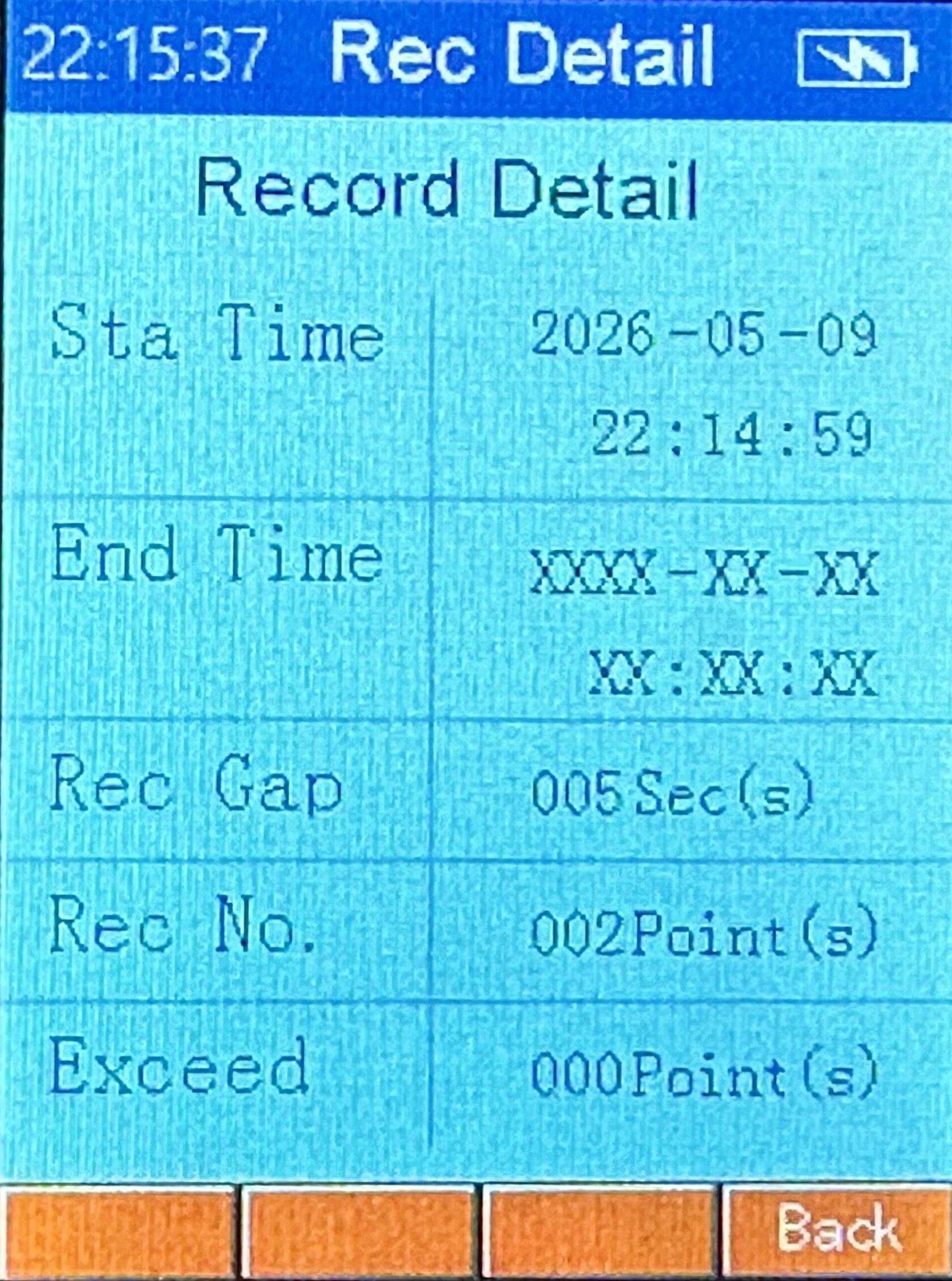

Рис. 9. Режим отображения деталей текущей записи
Клавиша С: Интерфейс калибровки.

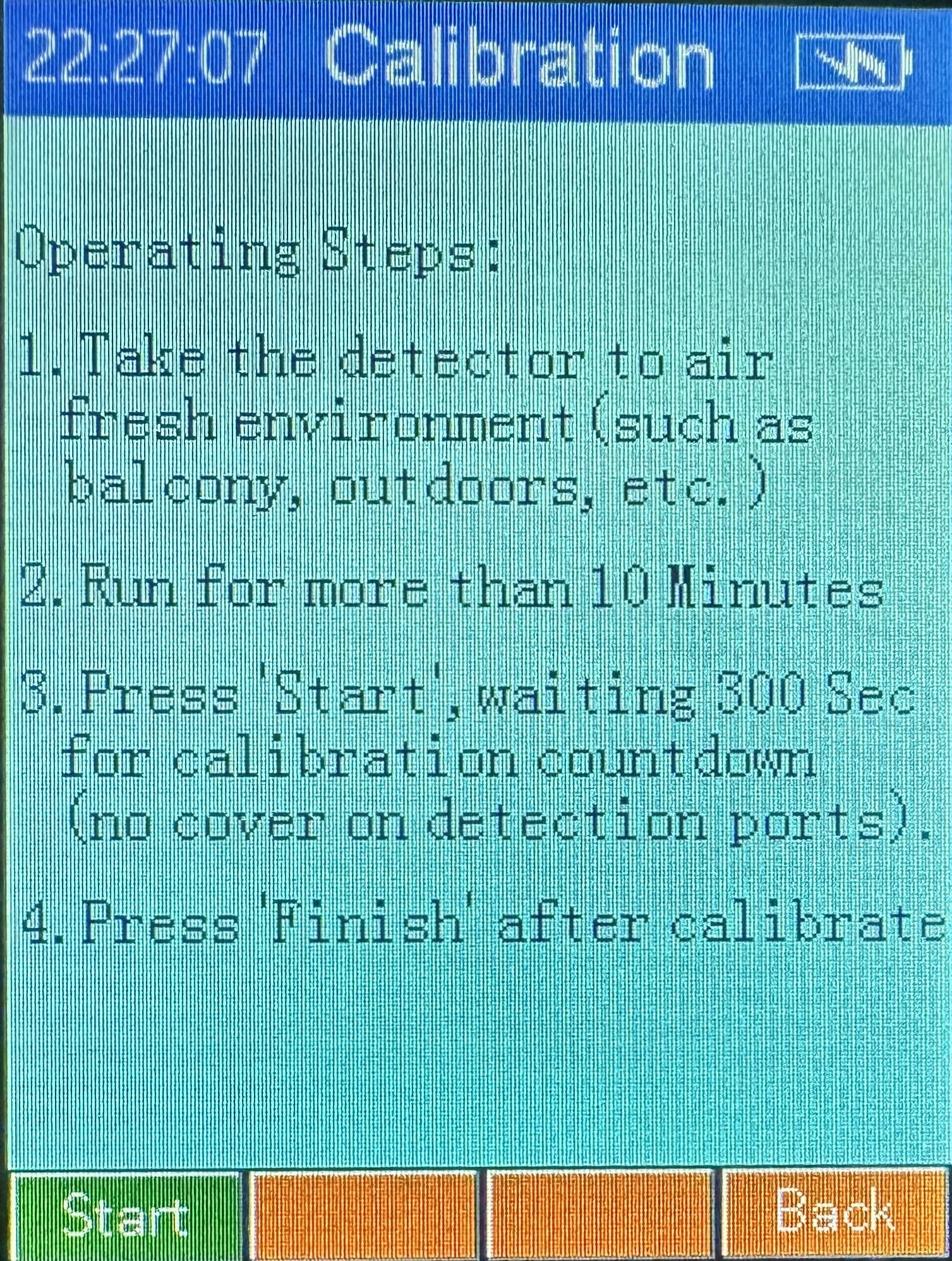

Рис. 10. Экран начала калибровки.
Калибровка включает три шага:
- Поместите монитор качества воздуха на 10 минут в место с чистым воздухом, например балкон (если только он не прямо над источником загрязнений), открытое пространство вне дома, без источников загрязнений.
- По прошествии 10 минут, нажмите клавишу А (Start).

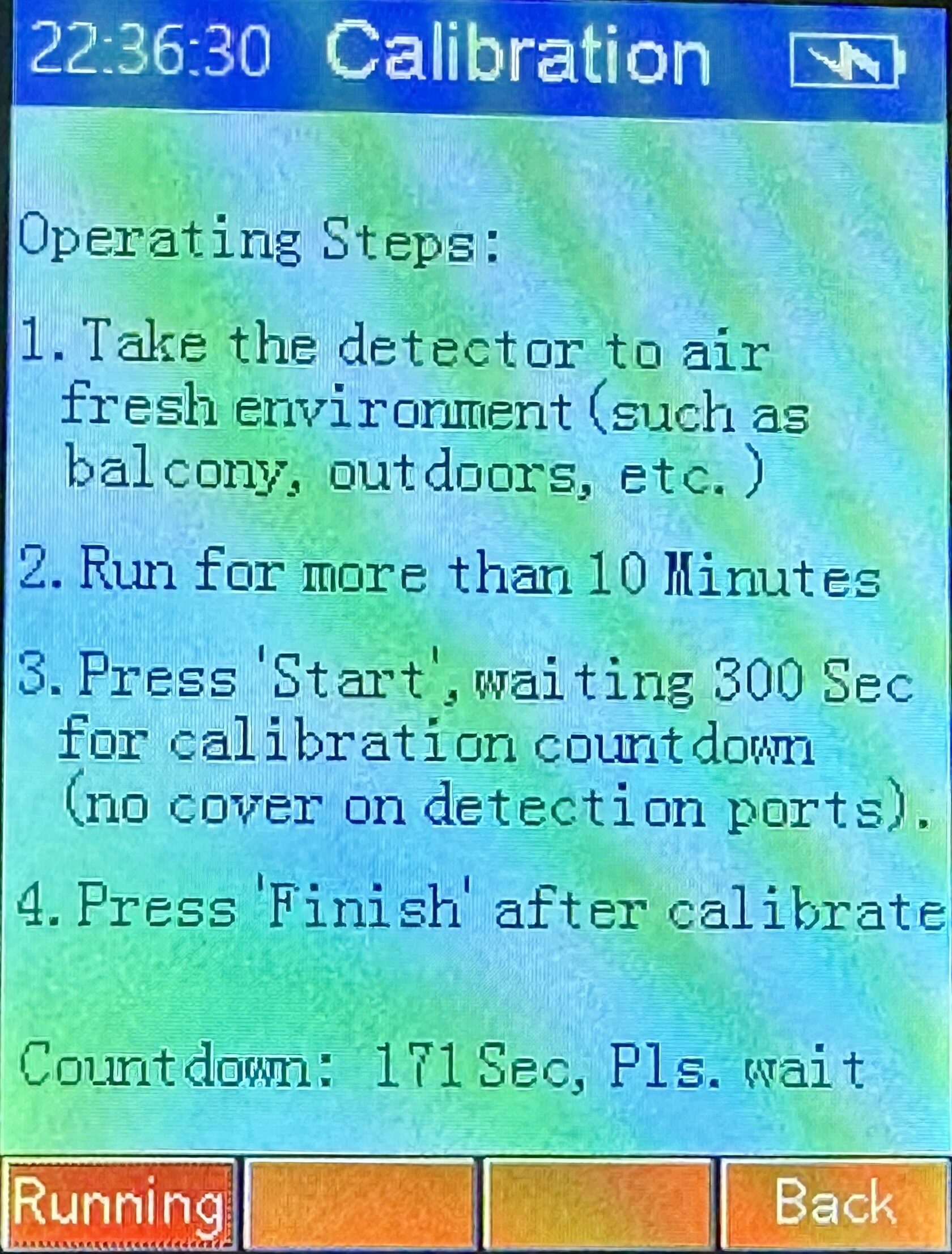

Рис. 11. Процесс калибровки
- Подождите 5 минут (должен закончиться отчет в нижней строке экрана (Countdown) и нажмите клавишу D (Finish).
Клавиша D: Интерфейс настроек.

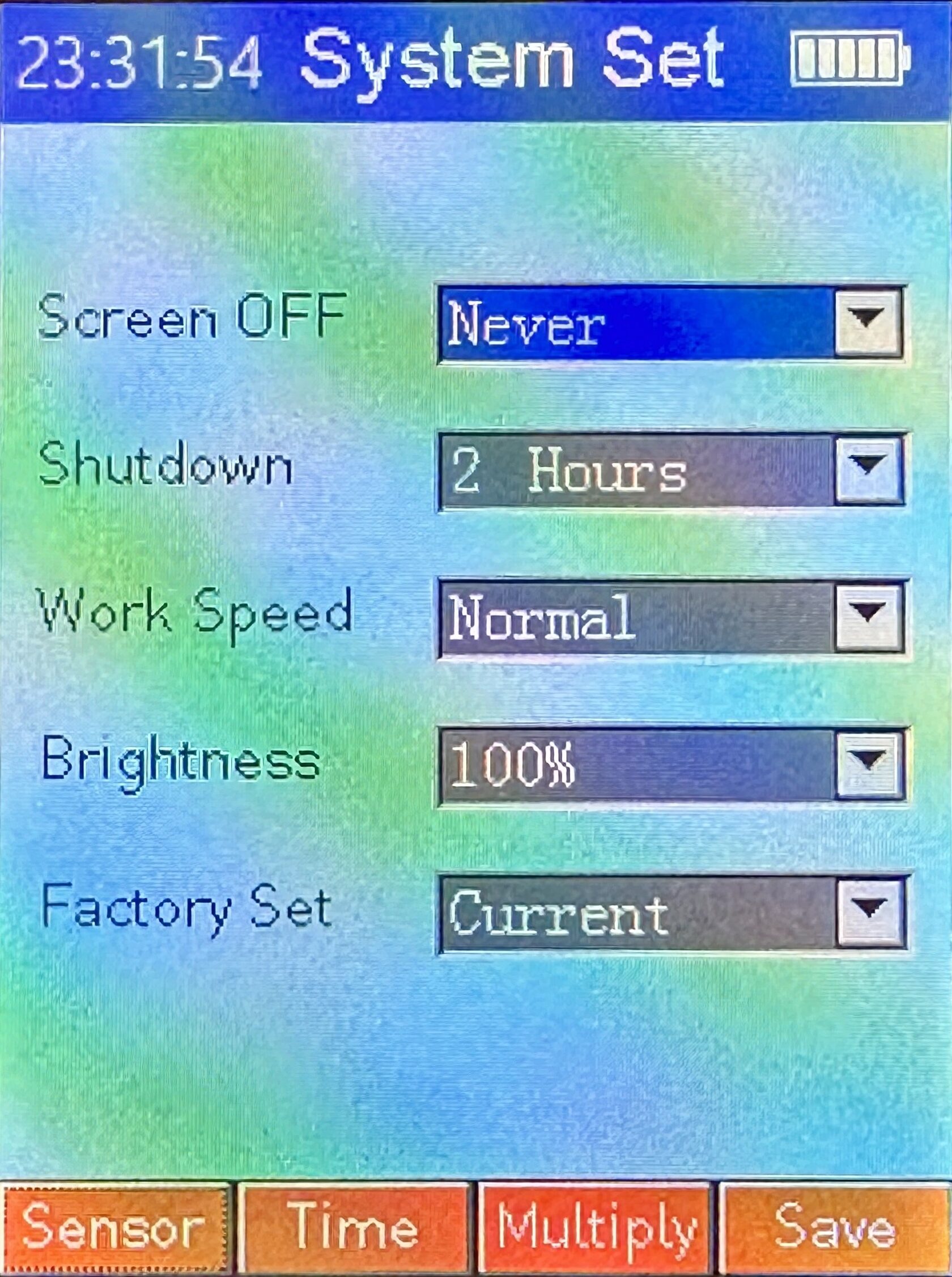

Рис. 12. Основной экран настроек.
- Screen OFF – настройка времени отключения экрана.
- Shutdown – время автоматического выключения прибора.
- Workspeed – настройка скорости работы сенсора.
- Brightness – настройка яркости экрана.
- Factory Set – возврат к заводским настройкам.
Режим Sensor – ручная калибровка прибора.

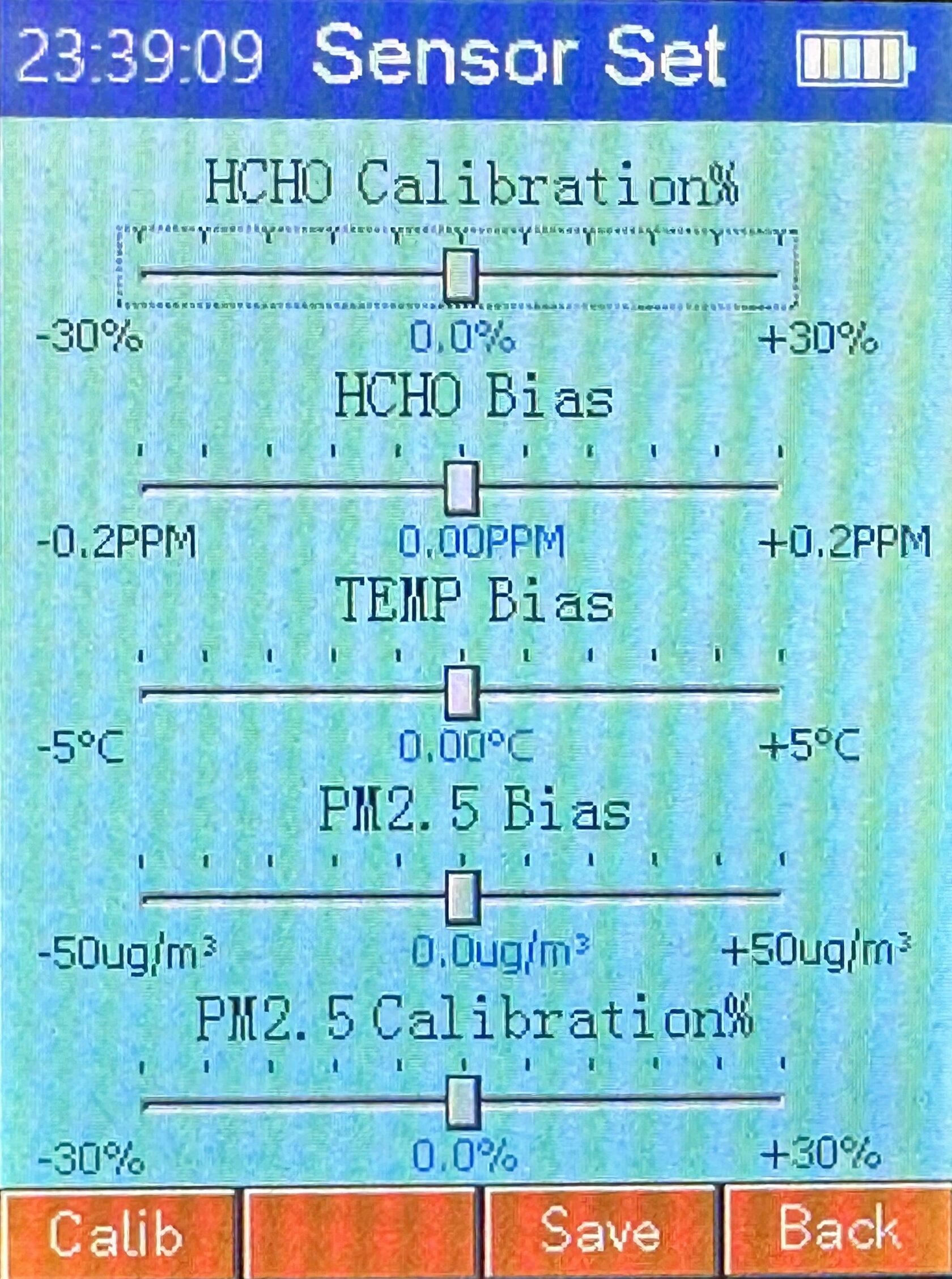

Рис. 13. Режим Sensor – ручная калибровка прибора.
Если у вас есть эталонный измеритель параметров загрязнения, вы можете вручную откалибровать каждый датчик в отдельности.
Режим Time – установка даты и времени.
