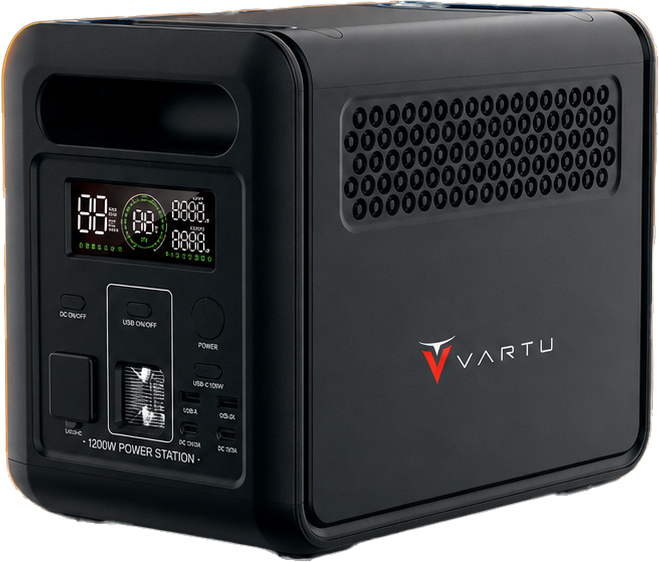

Инструкция по эксплуатации для портативной мини электростанции VARTU AC1200
Общие сведения об устройстве и подготовка прибора к эксплуатации
Перед началом использования данного изделия внимательно ознакомьтесь с настоящим руководством для обеспечения правильной эксплуатации.
В соответствии с требованиями международных таможенных служб к транспортировке аккумуляторных батарей уровень заряда данного изделия при выпуске с завода составляет не более 30 %. Для обеспечения выходной мощности 1200 Вт полностью зарядите изделие после его распаковки.
Данное изделие представляет собой переносной источник питания со встроенным аккумулятором с функцией зарядки/разрядки. Источник питания имеет выходы как переменного, так и постоянного тока, например, выход USB, выход «авторозетка». Он также снабжен такими функциями, как отображение информации, управление выходами, защита и
сигнализация. Аккумулятор изделия можно заряжать от сети переменного тока, солнеч
ных панелей и от розетки постоянного тока автомобиля.
Ниже представлены основные характеристики данного изделия.
В соответствии с требованиями международных таможенных служб к транспортировке аккумуляторных батарей уровень заряда данного изделия при выпуске с завода составляет не более 30 %. Для обеспечения выходной мощности 1200 Вт полностью зарядите изделие после его распаковки.
Данное изделие представляет собой переносной источник питания со встроенным аккумулятором с функцией зарядки/разрядки. Источник питания имеет выходы как переменного, так и постоянного тока, например, выход USB, выход «авторозетка». Он также снабжен такими функциями, как отображение информации, управление выходами, защита и
сигнализация. Аккумулятор изделия можно заряжать от сети переменного тока, солнеч
ных панелей и от розетки постоянного тока автомобиля.
Ниже представлены основные характеристики данного изделия.
- Изделие оснащено литий-железо-фосфатным (LiFePO4) аккумулятором, ёмкость которого достигает 1024 Вт-ч, при этом обеспечивается чрезвычайно высокий уровень безопасности.
- Переменный ток мощностью 1200 Вт с чистой синусоидой может удовлетворить потребности практически всего бытового или обычного, также возможно домашнего электронного оборудования и мелкой бытовой техники.
- Технология двусторонней быстрой зарядки позволяет полностью зарядить переносной источник энергии в течение 1,2 часа.
- Большое количество выходов, таких как USB-A, USB-C Туре-С, «авторозетка», удовлетворяет самым разным условиям применения.
- В режиме ИБП время переключения составляет менее 10 мс, что является действительно бесперебойным переключением.
- Многочисленные механизмы защиты, такие как защита аккумулятора, электрической цепи, конструкции и т. д., гарантируют безопасность изделия.
Требования безопасности при эксплуатации портативной мини электростанции VARTU AC1200
1. Чтобы предотвратить сокращение срока службы аккумулятора и другие сбои в работе, избегайте длительного хранения и использования данного изделия в условиях высокой температуры и влажности, а также под воздействием прямых солнечных лучей. ЗАПРЕЩАЕТСЯ РАСПОЛАГАТЬ ИЗДЕЛИЕ ВБЛИЗИ ИСТОЧНОКОВ ОГНЯ, это может привести к пожару или несчастному случаю.
2. РАЗБОРКА ДАННОГО ИЗДЕЛИЯ ИЛИ ВНЕСЕНИЕ В НЕГО ИЗМЕНЕНИЙ ЗАПРЕЩЕНЫ. Неправильная эксплуатация может привести к неисправности изделия, а также к возгоранию.
3. Следите за тем, чтобы не уронить, не повредить и не проткнуть изделие.
4. Храните или используйте данное изделие в недоступном для детей месте: изделие может упасть или повредиться от удара, что может привести к нанесению травм ребенку.
5. Пожалуйста, используйте оригинальные принадлежности, изготовитель не предоставляет гарантию на изделия с дефектами, вызванными использованием неоригинальных принадлежностей.
6. Пожалуйста, подключайте изделие непосредственно к розетке, не используйте удлинители или кабельные ответвители, в противном случае существует риск повреждения удлинителей и кабельных ответвителей, а также возникновения пожара; если удлинитель под ключен к розетке для зарядки изделия, не подключайте к нему другие электроприборы.
7. Когда изделие не используется или простаивает, пожалуйста, выключите его и отсое дините кабель питания. Если не планируете использовать изделие долгое время, разрядите его, затем зарядите примерно до уровня 50% и уберите на хранение.
8. Для продления срока службы изделия, пожалуйста, разряжайте и заряжайте изделие не реже одного раза в три месяца.
9. Неправильная эксплуатация данного изделия может привести к серьезным травмам, а также к повреждению самого изделия и другого имущества.
10. После прочтения храните данный паспорт вместе с изделием для дальнейшего использования.
2. РАЗБОРКА ДАННОГО ИЗДЕЛИЯ ИЛИ ВНЕСЕНИЕ В НЕГО ИЗМЕНЕНИЙ ЗАПРЕЩЕНЫ. Неправильная эксплуатация может привести к неисправности изделия, а также к возгоранию.
3. Следите за тем, чтобы не уронить, не повредить и не проткнуть изделие.
4. Храните или используйте данное изделие в недоступном для детей месте: изделие может упасть или повредиться от удара, что может привести к нанесению травм ребенку.
5. Пожалуйста, используйте оригинальные принадлежности, изготовитель не предоставляет гарантию на изделия с дефектами, вызванными использованием неоригинальных принадлежностей.
6. Пожалуйста, подключайте изделие непосредственно к розетке, не используйте удлинители или кабельные ответвители, в противном случае существует риск повреждения удлинителей и кабельных ответвителей, а также возникновения пожара; если удлинитель под ключен к розетке для зарядки изделия, не подключайте к нему другие электроприборы.
7. Когда изделие не используется или простаивает, пожалуйста, выключите его и отсое дините кабель питания. Если не планируете использовать изделие долгое время, разрядите его, затем зарядите примерно до уровня 50% и уберите на хранение.
8. Для продления срока службы изделия, пожалуйста, разряжайте и заряжайте изделие не реже одного раза в три месяца.
9. Неправильная эксплуатация данного изделия может привести к серьезным травмам, а также к повреждению самого изделия и другого имущества.
10. После прочтения храните данный паспорт вместе с изделием для дальнейшего использования.
Характеристики изделия

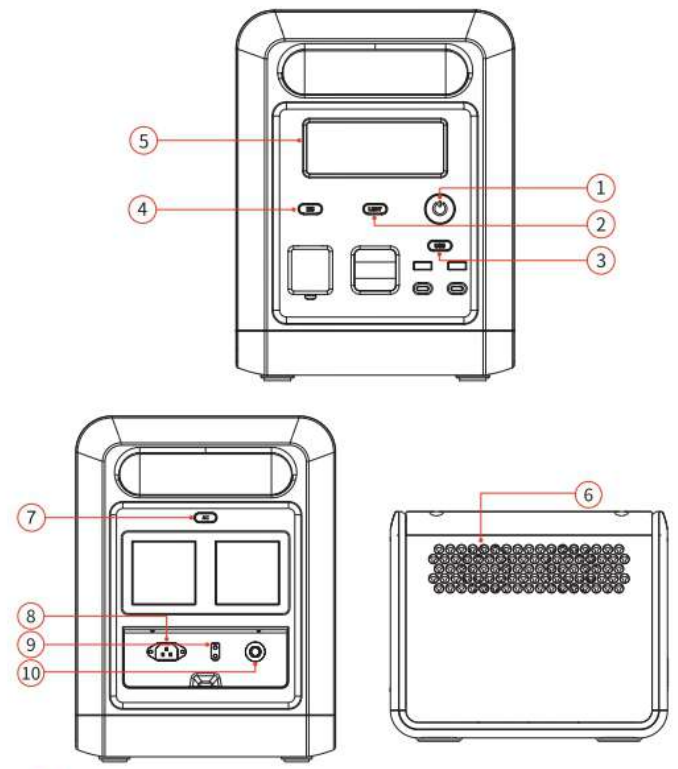

Элементы управления мини электростанции
(1) Кнопка POWER (Bкл/Выкл).
Для включения/выключения всей системы нажмите и удерживайте кнопку POWER в течение 3 с.
(2) Кнопка LIGHT ON/OFF (включение, переключение режимов, выключение светодиодного освещения).
При кратковременном нажатии кнопки освещения светодиодные индикаторы включают ся; далее при поочередном кратковременном нажатии светодиодный индикатор перехо дит в режим SOS, в режим стробоскопа, выключается (в любом режиме нажатие и удержа ние кнопки дольше 1 секунды выключает освещение).
(3) Кнопка USB ON/OFF (Вкл/Выкл выходов USB).
При кратковременном нажатии кнопки USB ON/OFF выходы USB включаются, а при повторном кратковременном нажатии - выключаются.
Выходы и характеристики:
USB-A X2 - 18W
TYPE-C (слева) - PD-100W
TYPE-C (справа) - PD-20W
(4) Кнопка DC ON/OFF (Вкл/Выкл выхода постоянного тока).
При кратковременном нажатии кнопки DC ON/OFF выходной порт постоянного тока «авторозетка» включается, а при повторном кратковременном нажатии - выключается.
(5) Дисплей.
Отображение уровня заряда изделия, подсказки о текущем состоянии и процессе использования.
(6) Система воздушного охлаждения.
Приточное/вытяжное отверстие для охлаждения. Когда температура изделия достигает порогового значения, установленного системой, автоматически включается вентилятор охлаждения, его работа сопровождается определенным шумом (шум вентилятора ниже 60 дБ является нормальным). Не блокируйте приточное/вытяжное отверстие охлаждения во время использования данного изделия и не помещайте какие-либо предметы в радиусе 30 см.
(7) Кнопка АС (Вкл/Выкл выходов переменного тока / ручное переключение 50/60 Гц).
Для включения выхода переменного тока нажмите кнопку АС, суммарная мощность элек трической нагрузки должна быть меньше 1200 Вт. В России действует стандарт сети переменного тока 230 В 50 Гц, не меняйте эти настройки изделия без необходимости. Если вам нужно переключить частоту, нажмите и удерживайте кнопку АС в течение 3 секунд, на экране начнет мигать значок 50 Гц или 60 Гц, нажмите кнопку АС еще раз, чтобы выбрать 50 Гц или 60 Гц; когда значок перестанет мигать и отобразит 50 Гц или 60 Гц, переключение частоты прошло успешно.
(8) AC Input (Вход переменного тока).
При зарядке изделия от бытовой розетки обеспечивается быстрая зарядка мощностью до 1000 Вт. Для полной зарядки от 0 до 100% требуется всего 1,2 часа. При зарядке таким способом учитывайте следующие указания. Для зарядки изделия подключайте его непосредственно к розетке, не используйте уд линители или кабельные ответвители, в противном случае существует риск повреждения или возгорания удлинителей и кабельных ответвителей. Если удлинительная розетка подключена для зарядки данного изделия, не подключайте к ней другие электроприборы.

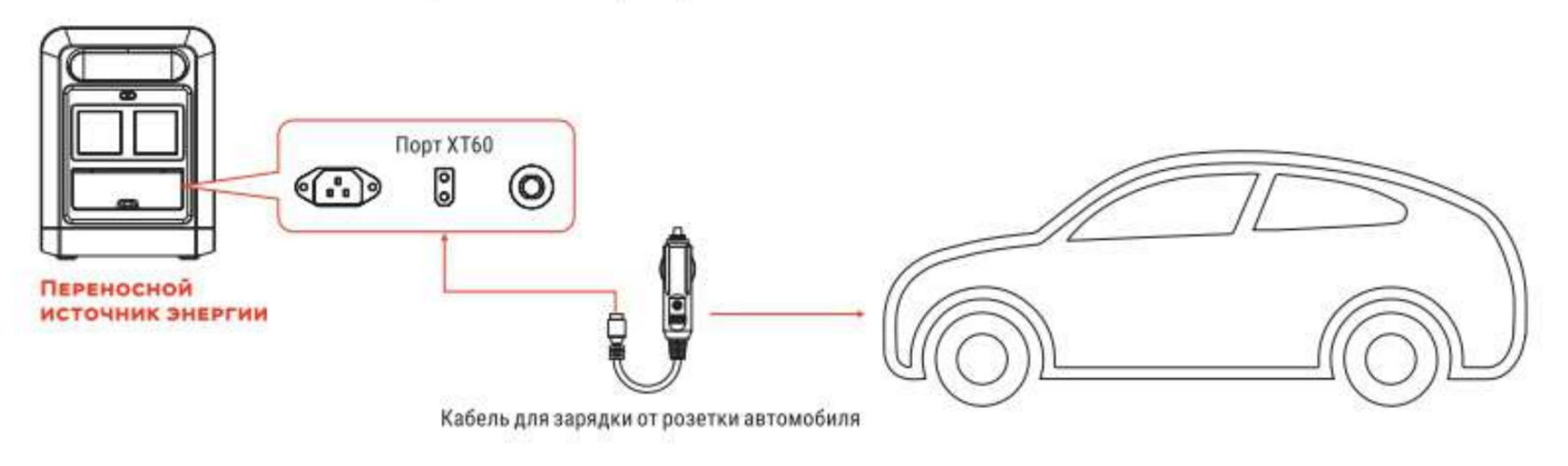

(9) DC (MPPT) Input (Вход постоянного тока от солнечной панели или от розетки автомобиля).
Вход постоянного тока для солнечной панели (с поддержкой МТТР - функции слежения за точкой максимальной мощности солнечной панели) или от розетки автомобиля. Подробную информацию см. в разделах «Подключение солнечных панелей» и «Заряд от розетки автомобиля».
(10) Кнопка защитного предохранителя.
Если ток источника питания нестабилен из-за грозы или по другим причинам, а на входе переменного тока присутствует большой ток, срабатывает функция защиты от перегрузки (защитный автоматический выключатель) и отключает входной порт переменного тока. Чтобы восстановить работу входа переменного тока, выполните указанную далее после довательность действий:
1. Отключите кнопку POWER и отсоедините все порты.
2. Убедившись в отсутствии неисправностей во всех деталях, включите кнопку POWER.
3. Нажмите кнопку защитного предохранителя от перегрузки, подключите кабель пере менного тока, чтобы восстановить подачу питания от источника переменного тока.
Для включения/выключения всей системы нажмите и удерживайте кнопку POWER в течение 3 с.
(2) Кнопка LIGHT ON/OFF (включение, переключение режимов, выключение светодиодного освещения).
При кратковременном нажатии кнопки освещения светодиодные индикаторы включают ся; далее при поочередном кратковременном нажатии светодиодный индикатор перехо дит в режим SOS, в режим стробоскопа, выключается (в любом режиме нажатие и удержа ние кнопки дольше 1 секунды выключает освещение).
(3) Кнопка USB ON/OFF (Вкл/Выкл выходов USB).
При кратковременном нажатии кнопки USB ON/OFF выходы USB включаются, а при повторном кратковременном нажатии - выключаются.
Выходы и характеристики:
USB-A X2 - 18W
TYPE-C (слева) - PD-100W
TYPE-C (справа) - PD-20W
(4) Кнопка DC ON/OFF (Вкл/Выкл выхода постоянного тока).
При кратковременном нажатии кнопки DC ON/OFF выходной порт постоянного тока «авторозетка» включается, а при повторном кратковременном нажатии - выключается.
(5) Дисплей.
Отображение уровня заряда изделия, подсказки о текущем состоянии и процессе использования.
(6) Система воздушного охлаждения.
Приточное/вытяжное отверстие для охлаждения. Когда температура изделия достигает порогового значения, установленного системой, автоматически включается вентилятор охлаждения, его работа сопровождается определенным шумом (шум вентилятора ниже 60 дБ является нормальным). Не блокируйте приточное/вытяжное отверстие охлаждения во время использования данного изделия и не помещайте какие-либо предметы в радиусе 30 см.
(7) Кнопка АС (Вкл/Выкл выходов переменного тока / ручное переключение 50/60 Гц).
Для включения выхода переменного тока нажмите кнопку АС, суммарная мощность элек трической нагрузки должна быть меньше 1200 Вт. В России действует стандарт сети переменного тока 230 В 50 Гц, не меняйте эти настройки изделия без необходимости. Если вам нужно переключить частоту, нажмите и удерживайте кнопку АС в течение 3 секунд, на экране начнет мигать значок 50 Гц или 60 Гц, нажмите кнопку АС еще раз, чтобы выбрать 50 Гц или 60 Гц; когда значок перестанет мигать и отобразит 50 Гц или 60 Гц, переключение частоты прошло успешно.
(8) AC Input (Вход переменного тока).
При зарядке изделия от бытовой розетки обеспечивается быстрая зарядка мощностью до 1000 Вт. Для полной зарядки от 0 до 100% требуется всего 1,2 часа. При зарядке таким способом учитывайте следующие указания. Для зарядки изделия подключайте его непосредственно к розетке, не используйте уд линители или кабельные ответвители, в противном случае существует риск повреждения или возгорания удлинителей и кабельных ответвителей. Если удлинительная розетка подключена для зарядки данного изделия, не подключайте к ней другие электроприборы.
(9) DC (MPPT) Input (Вход постоянного тока от солнечной панели или от розетки автомобиля).
Вход постоянного тока для солнечной панели (с поддержкой МТТР - функции слежения за точкой максимальной мощности солнечной панели) или от розетки автомобиля. Подробную информацию см. в разделах «Подключение солнечных панелей» и «Заряд от розетки автомобиля».
(10) Кнопка защитного предохранителя.
Если ток источника питания нестабилен из-за грозы или по другим причинам, а на входе переменного тока присутствует большой ток, срабатывает функция защиты от перегрузки (защитный автоматический выключатель) и отключает входной порт переменного тока. Чтобы восстановить работу входа переменного тока, выполните указанную далее после довательность действий:
1. Отключите кнопку POWER и отсоедините все порты.
2. Убедившись в отсутствии неисправностей во всех деталях, включите кнопку POWER.
3. Нажмите кнопку защитного предохранителя от перегрузки, подключите кабель пере менного тока, чтобы восстановить подачу питания от источника переменного тока.

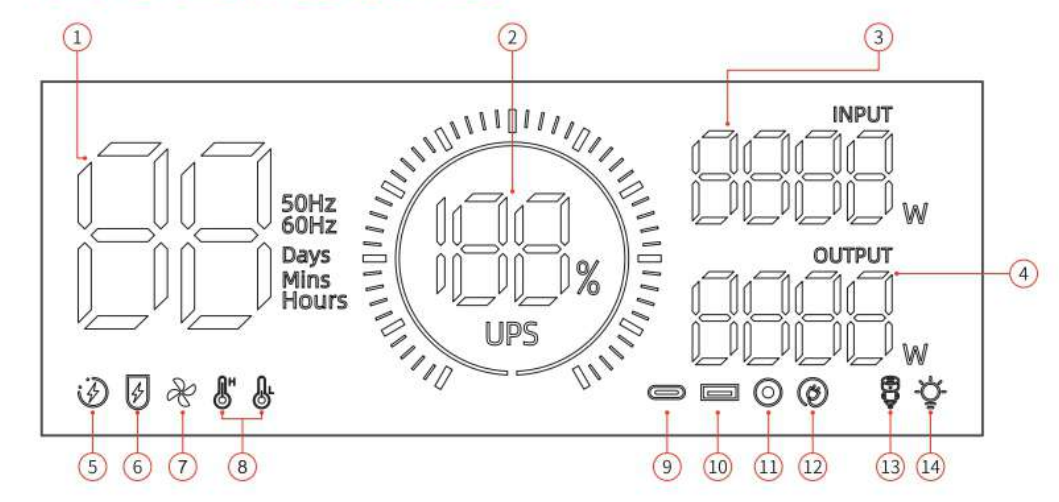

Многофункциональный дисплей
(1) Оставшееся время работы / время зарядки
(2) Индикатор заряда аккумулятора
(3) Общая входная мощность
(4) Общая выходная мощность
(5) Подключение к сети переменного тока
(6)Подключение постоянного тока
(7) Включение вентилятора
(8) Функция защиты от работы при высокой/низкой температуре
(9) Выходы USB-C
(10) Выходы USB-A
(11) Выходы постоянного тока (12 В)
(12) Выход переменного тока
(13) Выход авторозетка
(14) Светодиодное освещение
(2) Индикатор заряда аккумулятора
(3) Общая входная мощность
(4) Общая выходная мощность
(5) Подключение к сети переменного тока
(6)Подключение постоянного тока
(7) Включение вентилятора
(8) Функция защиты от работы при высокой/низкой температуре
(9) Выходы USB-C
(10) Выходы USB-A
(11) Выходы постоянного тока (12 В)
(12) Выход переменного тока
(13) Выход авторозетка
(14) Светодиодное освещение
Основные элементы дисплея
Отображение уровня заряда. Когда изделие заряжается, индикатор заряда батареи непрерывно вращается по часовой стрелке, а процентное значение уровня заряда посте пенно увеличивается; когда уровень заряда изделия равен О, значок уровня заряда батареи мигает. Состояние входа и выхода. Когда изделие включено, на экране отображаются общая входная мощность, общая выходная мощность и индикатор, соответствующий рабочей зоне.
Возможные неисправности отображаемые на дисплее

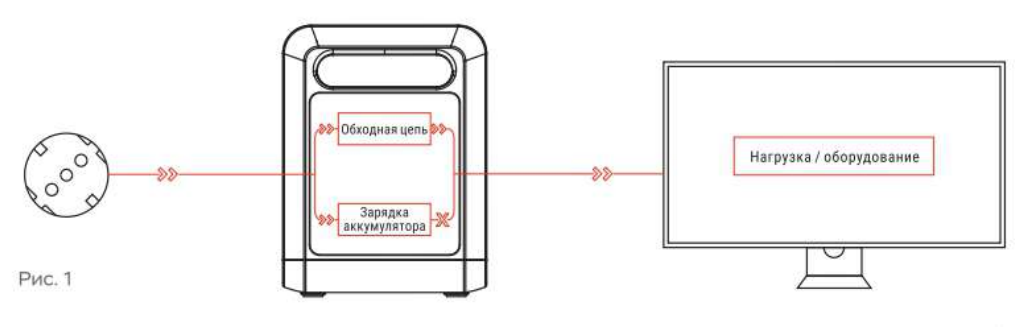

Режим ИБП
Данное изделие может выполнять функцию резервного источника бесперебойного питания (ИБП). Ниже перечислены меры предосторожности при использовании и эксплуатации. Как показано ниже на рис. 1, когда изделие подключено к сети переменного тока и электроприбору переменного тока, а кнопка POWER и кнопка АС включены, изделие переходит в режим ИБП. Сеть переменного тока подает питание на электроприбор через обходную цепь, а также заряжает изделие. В данном режиме работы номинальная мощность электроприбора должна быть ниже 1200 Вт, иначе может сработать защита от перегрузки.
