Какой кабель нужен для подключения солнечных панелей
При выборе кабеля для солнечной электростанции недостаточно ориентироваться только на мощность панели. Две солнечные системы одинаковой мощности могут требовать разного сечения кабеля из-за различий в рабочем напряжении, токе, длине линии и способе соединения модулей.
Поэтому на вопрос «какой нужен кабель для солнечной панели?» правильный ответ начинается с четырех параметров:
Тип самой панели — монокристаллическая, поликристаллическая, жесткая или складная — напрямую сечение провода практически не определяет. Гораздо важнее ее электрические характеристики: Vmp, Imp, Voc и Isc.
Именно по ним выполняется выбор кабеля для солнечных панелей.
Поэтому на вопрос «какой нужен кабель для солнечной панели?» правильный ответ начинается с четырех параметров:
- рабочего тока солнечных панелей;
- напряжения массива;
- длины кабельной линии;
- последовательной или параллельной схемы соединения модулей.
Тип самой панели — монокристаллическая, поликристаллическая, жесткая или складная — напрямую сечение провода практически не определяет. Гораздо важнее ее электрические характеристики: Vmp, Imp, Voc и Isc.
Именно по ним выполняется выбор кабеля для солнечных панелей.
Сначала смотрим характеристики солнечной панели
На шильдике или в паспорте модуля обычно указаны четыре основных параметра:
Vmp — напряжение панели в точке максимальной мощности.
Imp — ток в точке максимальной мощности.
Voc — напряжение холостого хода.
Isc — ток короткого замыкания.
Для определения сечения особенно важен ток. Именно его величина определяет нагрев проводника и вместе с длиной трассы — потери напряжения.
Напряжение тоже важно: номинальное напряжение кабеля должно соответствовать максимальному напряжению солнечного массива.
Vmp — напряжение панели в точке максимальной мощности.
Imp — ток в точке максимальной мощности.
Voc — напряжение холостого хода.
Isc — ток короткого замыкания.
Для определения сечения особенно важен ток. Именно его величина определяет нагрев проводника и вместе с длиной трассы — потери напряжения.
Напряжение тоже важно: номинальное напряжение кабеля должно соответствовать максимальному напряжению солнечного массива.
Что меняется при последовательном и параллельном соединении панелей
Это один из важнейших моментов при расчете.
Последовательное соединение
При последовательном соединении:
напряжение панелей складывается, а ток остается примерно тем же.
Например, если две панели имеют:
то после последовательного соединения получится примерно:
Это выгодно при длинной кабельной линии: при той же передаваемой мощности более высокое напряжение позволяет снизить относительные потери в кабеле.
Но необходимо обязательно проверить максимально допустимое входное напряжение MPPT-контроллера или портативной электростанции. Особенно важно учитывать Voc, поскольку на холоде напряжение солнечных панелей может увеличиваться.
напряжение панелей складывается, а ток остается примерно тем же.
Например, если две панели имеют:
- Vmp ≈ 22 В;
- Imp ≈ 9 А,
то после последовательного соединения получится примерно:
- Vmp ≈ 44 В;
- Imp ≈ 9 А.
Это выгодно при длинной кабельной линии: при той же передаваемой мощности более высокое напряжение позволяет снизить относительные потери в кабеле.
Но необходимо обязательно проверить максимально допустимое входное напряжение MPPT-контроллера или портативной электростанции. Особенно важно учитывать Voc, поскольку на холоде напряжение солнечных панелей может увеличиваться.
Почему важно учитывать Voc на морозе
Voc (напряжение холостого хода) увеличивается при понижении температуры солнечных элементов. Насколько именно — зависит от температурного коэффициента напряжения, который в паспорте панели обычно обозначается как Temperature Coefficient of Voc, βVoc или TK Voc и указывается в %/°C.
Для большинства кремниевых солнечных панелей этот коэффициент находится примерно в диапазоне −0,25…−0,35 %/°C. Отрицательный знак означает, что при повышении температуры Voc уменьшается, а при понижении — увеличивается.
Расчет можно выполнить по формуле:
Voc(T) = Voc(25°C) × [1 + βVoc × (T − 25)]
где βVoc нужно подставлять в долях единицы. Например, −0,28 %/°C = −0,0028.
Если у панели Voc = 45 В, а температурный коэффициент −0,28 %/°C, то при температуре солнечных элементов −15 °C разница относительно стандартных 25 °C составит 40 °C:
40 × 0,28% = 11,2%
Расчетное Voc:
45 × 1,112 ≈ 50 В.
То есть на морозе −15 °C напряжение холостого хода этой панели может быть примерно на 11% выше паспортного значения при STC.
Для нескольких панелей, соединенных последовательно, скорректированные значения Voc складываются. Например, две такие панели могут дать уже около 100 В. Поэтому полученное значение необходимо сравнивать с максимально допустимым напряжением MPPT-входа контроллера, инвертора или электростанции.
При расчете следует использовать минимальную ожидаемую температуру эксплуатации и именно температурный коэффициент из паспорта конкретной панели. Если коэффициент Voc производителем не указан, точный расчет по паспортным данным выполнить нельзя.
Параллельное соединение
При параллельном соединении ситуация обратная:
напряжение остается прежним, а ток складывается.
Две панели с током около 9 А дадут уже примерно 18 А.
Следовательно, требования к кабелю, коннекторам и разветвителям возрастают.
Именно поэтому один и тот же кабель для соединения солнечных панелей может подходить для последовательной схемы и оказаться неоптимальным для параллельного массива.
напряжение остается прежним, а ток складывается.
Две панели с током около 9 А дадут уже примерно 18 А.
Следовательно, требования к кабелю, коннекторам и разветвителям возрастают.
Именно поэтому один и тот же кабель для соединения солнечных панелей может подходить для последовательной схемы и оказаться неоптимальным для параллельного массива.
Какое сечение кабеля нужно для солнечных панелей
В небольших и средних солнечных установках наиболее распространены кабели сечением:
Это ориентир, а не универсальное правило.
Например, кабель для солнечных панелей 4 мм² может иметь большой запас по допустимому току, но при длинной трассе все равно создавать заметные потери напряжения. В таком случае переход на 6 мм² выполняется не из-за опасности перегрева, а ради повышения эффективности системы.
Поэтому сечение кабеля для солнечных панелей необходимо проверять сразу по двум критериям:
Например, кабель для солнечных панелей 4 мм² может иметь большой запас по допустимому току, но при длинной трассе все равно создавать заметные потери напряжения. В таком случае переход на 6 мм² выполняется не из-за опасности перегрева, а ради повышения эффективности системы.
Поэтому сечение кабеля для солнечных панелей необходимо проверять сразу по двум критериям:
- допустимый ток;
- потери напряжения.
Сечение 4 или 6 мм² — что выбрать?
Для небольших установок вопрос чаще всего сводится именно к выбору между 4 и 6 мм².
Кабель 4 мм²
Подходит, когда:
Основное преимущество — меньшая стоимость и более удобный монтаж.
Кабель 6 мм²
Имеет смысл выбирать, когда:
То есть вопрос «кабель какого сечения нужен для солнечных панелей?» нельзя решать только по максимальному допустимому току.
Иногда кабель 4 мм² способен безопасно проводить необходимый ток, но 6 мм² оказывается предпочтительнее именно из-за меньших электрических потерь.
Кабель 4 мм²
Подходит, когда:
- ток солнечного массива относительно невелик;
- расстояние между панелями и контроллером небольшое;
- панели соединены последовательно;
- расчетные потери находятся в приемлемых пределах.
Основное преимущество — меньшая стоимость и более удобный монтаж.
Кабель 6 мм²
Имеет смысл выбирать, когда:
- увеличивается длина трассы;
- панели соединяются параллельно;
- ток массива выше;
- необходимо уменьшить падение напряжения;
- солнечная электростанция в будущем может быть расширена.
То есть вопрос «кабель какого сечения нужен для солнечных панелей?» нельзя решать только по максимальному допустимому току.
Иногда кабель 4 мм² способен безопасно проводить необходимый ток, но 6 мм² оказывается предпочтительнее именно из-за меньших электрических потерь.
Расчет сечения кабеля для солнечных панелей
Для приблизительной оценки падения напряжения можно использовать формулу:
ΔU = I × R
где:
Важно учитывать и плюсовой, и минусовой проводник.
Если расстояние от солнечных панелей до оборудования составляет 10 метров, электрический ток фактически проходит примерно 20 метров кабеля: 10 метров по одному проводнику и 10 метров обратно по второму.
Именно это часто упускают при самостоятельном расчете кабеля для солнечных панелей.
ΔU = I × R
где:
- ΔU — падение напряжения;
- I — ток;
- R — сопротивление всей кабельной цепи.
Важно учитывать и плюсовой, и минусовой проводник.
Если расстояние от солнечных панелей до оборудования составляет 10 метров, электрический ток фактически проходит примерно 20 метров кабеля: 10 метров по одному проводнику и 10 метров обратно по второму.
Именно это часто упускают при самостоятельном расчете кабеля для солнечных панелей.
Практический пример: панель около 200 Вт
Рассмотрим знакомый для небольших солнечных систем вариант: панель мощностью около 200 Вт с параметрами порядка:
Для кабеля Delta Solar Series PV-1F производитель указывает максимальное сопротивление при 20 °C:
Допустим, от панели до станции 10 метров.
Общая длина цепи составит около 20 метров.
Кабель 4 мм²
Сопротивление:
5,35 × 0,020 = 0,107 Ом
Падение напряжения при токе 8,91 А:
8,91 × 0,107 ≈ 0,95 В
Относительно рабочего напряжения панели 22,45 В это примерно:
4,2%
Кабель 6 мм²
Сопротивление:
3,5 × 0,020 = 0,07 Ом
Падение напряжения:
8,91 × 0,07 ≈ 0,62 В
То есть около:
2,8%
В таком случае переход с 4 на 6 мм² имеет вполне практический смысл: часть энергии, которая иначе терялась бы в линии, попадет в аккумулятор или инвертор.
- Vmp — 22,45 В;
- Imp — 8,91 А.
Для кабеля Delta Solar Series PV-1F производитель указывает максимальное сопротивление при 20 °C:
- 1×4 мм² — 5,35 Ом/км;
- 1×6 мм² — 3,5 Ом/км.
Допустим, от панели до станции 10 метров.
Общая длина цепи составит около 20 метров.
Кабель 4 мм²
Сопротивление:
5,35 × 0,020 = 0,107 Ом
Падение напряжения при токе 8,91 А:
8,91 × 0,107 ≈ 0,95 В
Относительно рабочего напряжения панели 22,45 В это примерно:
4,2%
Кабель 6 мм²
Сопротивление:
3,5 × 0,020 = 0,07 Ом
Падение напряжения:
8,91 × 0,07 ≈ 0,62 В
То есть около:
2,8%
В таком случае переход с 4 на 6 мм² имеет вполне практический смысл: часть энергии, которая иначе терялась бы в линии, попадет в аккумулятор или инвертор.
А если соединить две панели последовательно?
При последовательном соединении двух таких панелей рабочее напряжение увеличится примерно до 44,9 В, а ток останется около 8,91 А.
Падение напряжения на кабеле практически не изменится:
Но относительно напряжения массива это уже всего около:
Именно поэтому при больших расстояниях последовательное соединение солнечных панелей часто оказывается выгоднее с точки зрения кабельных потерь.
Падение напряжения на кабеле практически не изменится:
- около 0,95 В для 4 мм²;
- около 0,62 В для 6 мм².
Но относительно напряжения массива это уже всего около:
- 2,1% для 4 мм²;
- 1,4% для 6 мм².
Именно поэтому при больших расстояниях последовательное соединение солнечных панелей часто оказывается выгоднее с точки зрения кабельных потерь.
- Разумеется, такая схема допустима только тогда, когда суммарное напряжение панелей находится в разрешенном диапазоне MPPT-входа подключенного оборудования.
Что происходит при параллельном соединении?
Теперь соединим те же две панели параллельно.
Получим примерно:
Ток вырос вдвое, поэтому падение напряжения на той же кабельной линии тоже приблизительно удвоится.
Именно здесь расчет сечения солнечного кабеля особенно важен.
При параллельном соединении мощных модулей может потребоваться переход:
4 мм² → 6 мм² → 10 мм²
в зависимости от количества панелей и длины линии.
Кроме самого кабеля необходимо проверить допустимый ток:
Сечение провода не имеет смысла увеличивать, если самое слабое соединение в цепи рассчитано на меньший ток.
Получим примерно:
- напряжение — 22,45 В;
- ток — 17,82 А.
Ток вырос вдвое, поэтому падение напряжения на той же кабельной линии тоже приблизительно удвоится.
Именно здесь расчет сечения солнечного кабеля особенно важен.
При параллельном соединении мощных модулей может потребоваться переход:
4 мм² → 6 мм² → 10 мм²
в зависимости от количества панелей и длины линии.
Кроме самого кабеля необходимо проверить допустимый ток:
- MC4-коннекторов;
- Y-разветвителей;
- переходников;
- входного разъема станции или инвертора.
Сечение провода не имеет смысла увеличивать, если самое слабое соединение в цепи рассчитано на меньший ток.
Какая длина кабеля солнечной панели допустима?
У кабеля для подключения солнечных батарей нет фиксированной максимальной длины вроде 5, 10 или 20 метров.
Допустимая длина зависит от:
тока + напряжения + сечения + приемлемых потерь.
Например, линия длиной 15 метров может нормально работать при высоком напряжении последовательного массива, но создавать заметные потери при передаче той же мощности от одной низковольтной панели.
Поэтому вопрос «какая длина кабеля солнечной панели допустима?» правильнее формулировать так:
какое сечение необходимо при известном токе, напряжении и расстоянии?
Чем длиннее трасса, тем больше оснований увеличить сечение.
Допустимая длина зависит от:
тока + напряжения + сечения + приемлемых потерь.
Например, линия длиной 15 метров может нормально работать при высоком напряжении последовательного массива, но создавать заметные потери при передаче той же мощности от одной низковольтной панели.
Поэтому вопрос «какая длина кабеля солнечной панели допустима?» правильнее формулировать так:
какое сечение необходимо при известном токе, напряжении и расстоянии?
Чем длиннее трасса, тем больше оснований увеличить сечение.

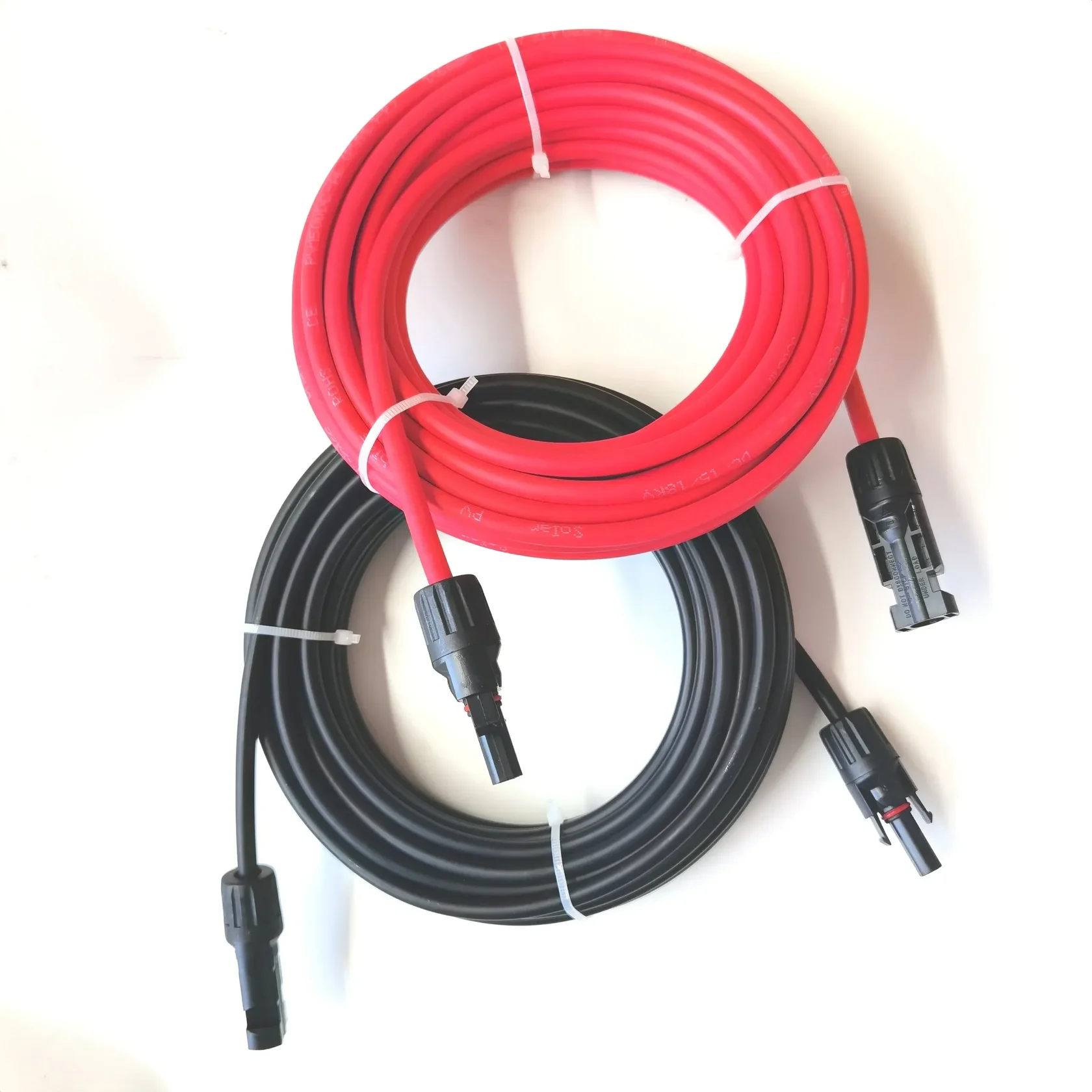

Чем отличается солнечный кабель от обычного?
Еще один распространенный вопрос — чем отличается солнечный кабель от обычного провода.
Главное отличие заключается не в красном или черном цвете оболочки, а в конструкции и назначении.
Кабель солнечной электростанции работает:
Поэтому для таких систем применяют специализированные кабели.
Например, у рассматриваемого Delta Solar Series PV-1F производитель указывает:
То есть использовать обычный монтажный провод вместо специализированного солнечного кабеля только потому, что его сечение совпадает, — не лучший подход.
Главное отличие заключается не в красном или черном цвете оболочки, а в конструкции и назначении.
Кабель солнечной электростанции работает:
- на открытом воздухе;
- при значительных изменениях температуры;
- в цепях постоянного тока;
- длительное время без обслуживания.
Поэтому для таких систем применяют специализированные кабели.
Например, у рассматриваемого Delta Solar Series PV-1F производитель указывает:
- проводник — луженая медь;
- материал изоляции — XLPE;
- материал оболочки — XLPE;
- рабочую температуру — от −40 до +90 °C;
- максимальную температуру — 120 °C;
- номинальное напряжение — DC 1500 В;
- соответствие EN 50618:2014;
- класс применения A;
- класс защиты II.
То есть использовать обычный монтажный провод вместо специализированного солнечного кабеля только потому, что его сечение совпадает, — не лучший подход.
В нашем случае XLPE — это сшитый полиэтилен (Cross-Linked Polyethylene), материал, применяемый и как электрическая изоляция жилы, и как наружная защитная оболочка кабеля.
XLPE в изоляции электрически отделяет медный проводник и обеспечивает высокую электрическую прочность, термостойкость и стабильность характеристик при нагреве.
XLPE в оболочке защищает кабель от внешней среды: температуры, влаги, механических воздействий и длительной наружной эксплуатации.
Для солнечного кабеля это особенно важно, потому что он постоянно работает на улице и подвергается нагреву и охлаждению. В паспорте Delta Solar Series PV-1F указано, что и изоляция, и оболочка выполнены из XLPE; заявленный диапазон эксплуатации кабеля — от −40 до +90 °C, максимальная температура — 120 °C.
EN 50618:2014 — европейский стандарт для электрических кабелей, предназначенных для фотоэлектрических (солнечных) систем, прежде всего для цепей постоянного тока. Он устанавливает требования к конструкции и характеристикам кабеля, включая изоляцию и оболочку, электрическую и механическую прочность, а также устойчивость к условиям наружной эксплуатации.
Как читать маркировку солнечного кабеля
Маркировка солнечного кабеля помогает быстро определить его назначение и основные характеристики.
В маркировке могут присутствовать:
Например, для Delta используется маркировка:
Delta Solar Series PV-1F Solar Cable DC 1,5kV @Размер@ 50M.
Здесь можно определить серию кабеля, номинальное напряжение и его размер.
При покупке обязательно проверяйте именно сечение в мм², а не только внешний диаметр кабеля. Толщина наружной оболочки сама по себе ничего не говорит о площади медного проводника.
В маркировке могут присутствовать:
- производитель;
- серия;
- назначение;
- допустимое напряжение;
- сечение;
- стандарт.
Например, для Delta используется маркировка:
Delta Solar Series PV-1F Solar Cable DC 1,5kV @Размер@ 50M.
Здесь можно определить серию кабеля, номинальное напряжение и его размер.
При покупке обязательно проверяйте именно сечение в мм², а не только внешний диаметр кабеля. Толщина наружной оболочки сама по себе ничего не говорит о площади медного проводника.
Одножильный или двухжильный солнечный кабель?
В системах солнечного электроснабжения распространены оба варианта.
Одножильный
Используются два отдельных кабеля:
Такое решение удобно для монтажа стандартных MC4-разъемов и широко применяется непосредственно возле солнечных модулей.
Двухжильный
Двухжильный солнечный кабель объединяет оба проводника в общей конструкции.
Он может быть удобен при прокладке длинной трассы от массива до оборудования, если такая схема соответствует используемым разъемам и способу монтажа.
В линейке Delta Solar Series PV-1F, например, указаны как одножильные варианты 1×4, 1×6 и 1×10 мм², так и исполнения 2×1,5, 2×2,5, 2×4 и 2×6 мм².
Одножильный
Используются два отдельных кабеля:
- положительный;
- отрицательный.
Такое решение удобно для монтажа стандартных MC4-разъемов и широко применяется непосредственно возле солнечных модулей.
Двухжильный
Двухжильный солнечный кабель объединяет оба проводника в общей конструкции.
Он может быть удобен при прокладке длинной трассы от массива до оборудования, если такая схема соответствует используемым разъемам и способу монтажа.
В линейке Delta Solar Series PV-1F, например, указаны как одножильные варианты 1×4, 1×6 и 1×10 мм², так и исполнения 2×1,5, 2×2,5, 2×4 и 2×6 мм².
Как выбрать кабель для разных задач
Быстрый алгоритм выбора кабеля
Чтобы понять, какой кабель нужен для подключения солнечных панелей, достаточно пройти семь шагов.
1. Найдите Imp и Voc каждой панели.
Они указаны в паспорте или на шильдике.
2. Определите схему соединения.
Последовательную, параллельную или смешанную.
3. Рассчитайте максимальный ток линии.
При последовательном соединении ток практически не складывается, при параллельном — складывается.
4. Рассчитайте максимальное напряжение массива.
Особенно важно для последовательного соединения.
5. Измерьте расстояние до оборудования.
При расчете падения напряжения учитывайте полный путь тока по плюсовому и минусовому проводнику.
6. Сравните 4, 6 и при необходимости 10 мм².
Выберите сечение, обеспечивающее приемлемые потери.
7. Проверьте всю цепь.
Кабель, MC4, разветвители, переходники и вход оборудования должны соответствовать рабочему току и напряжению системы.
1. Найдите Imp и Voc каждой панели.
Они указаны в паспорте или на шильдике.
2. Определите схему соединения.
Последовательную, параллельную или смешанную.
3. Рассчитайте максимальный ток линии.
При последовательном соединении ток практически не складывается, при параллельном — складывается.
4. Рассчитайте максимальное напряжение массива.
Особенно важно для последовательного соединения.
5. Измерьте расстояние до оборудования.
При расчете падения напряжения учитывайте полный путь тока по плюсовому и минусовому проводнику.
6. Сравните 4, 6 и при необходимости 10 мм².
Выберите сечение, обеспечивающее приемлемые потери.
7. Проверьте всю цепь.
Кабель, MC4, разветвители, переходники и вход оборудования должны соответствовать рабочему току и напряжению системы.
Частые ошибки при выборе
Выбирать кабель только по мощности панели
Надпись «200 Вт» практически ничего не говорит о необходимом сечении без информации о напряжении и токе.
Не учитывать длину линии
Кабель может иметь достаточный допустимый ток, но давать большие потери напряжения.
Забывать, что при параллельном соединении ток складывается
Две панели по 9 А — это уже около 18 А после точки их объединения.
Увеличивать количество панелей последовательно без проверки Voc
Суммарное напряжение может превысить предел MPPT-входа.
Ставить мощный кабель с неподходящими разъемами
Допустимый ток всей цепи определяется ее наиболее слабым элементом.
Использовать обычный провод только потому, что он дешевле
Для постоянной наружной солнечной установки лучше применять кабель, предназначенный именно для фотоэлектрических систем.
Надпись «200 Вт» практически ничего не говорит о необходимом сечении без информации о напряжении и токе.
Не учитывать длину линии
Кабель может иметь достаточный допустимый ток, но давать большие потери напряжения.
Забывать, что при параллельном соединении ток складывается
Две панели по 9 А — это уже около 18 А после точки их объединения.
Увеличивать количество панелей последовательно без проверки Voc
Суммарное напряжение может превысить предел MPPT-входа.
Ставить мощный кабель с неподходящими разъемами
Допустимый ток всей цепи определяется ее наиболее слабым элементом.
Использовать обычный провод только потому, что он дешевле
Для постоянной наружной солнечной установки лучше применять кабель, предназначенный именно для фотоэлектрических систем.
Главное: какой кабель использовать для солнечных панелей
Если свести весь выбор кабеля для солнечных панелей к одному правилу, оно будет следующим:
сечение выбирают не по названию панели и даже не непосредственно по ее мощности, а по току, напряжению, длине трассы и способу соединения модулей.
Для многих небольших солнечных систем отправной точкой становится кабель 4 мм².
Если увеличивается расстояние или ток — стоит рассмотреть 6 мм².
При больших токах и длинных трассах может потребоваться 10 мм² или другое рассчитанное сечение.
А при сравнении двух вариантов кабеля необходимо смотреть не только на то, выдержит ли провод ток, но и сколько энергии будет потеряно на пути от солнечных панелей до аккумулятора, контроллера или инвертора.
Такой подход позволяет подобрать кабель для солнечных батарей без лишней переплаты, избежать неоправданных потерь и получить от солнечной системы ту мощность, которую способны выработать установленные панели.
сечение выбирают не по названию панели и даже не непосредственно по ее мощности, а по току, напряжению, длине трассы и способу соединения модулей.
Для многих небольших солнечных систем отправной точкой становится кабель 4 мм².
Если увеличивается расстояние или ток — стоит рассмотреть 6 мм².
При больших токах и длинных трассах может потребоваться 10 мм² или другое рассчитанное сечение.
А при сравнении двух вариантов кабеля необходимо смотреть не только на то, выдержит ли провод ток, но и сколько энергии будет потеряно на пути от солнечных панелей до аккумулятора, контроллера или инвертора.
Такой подход позволяет подобрать кабель для солнечных батарей без лишней переплаты, избежать неоправданных потерь и получить от солнечной системы ту мощность, которую способны выработать установленные панели.
