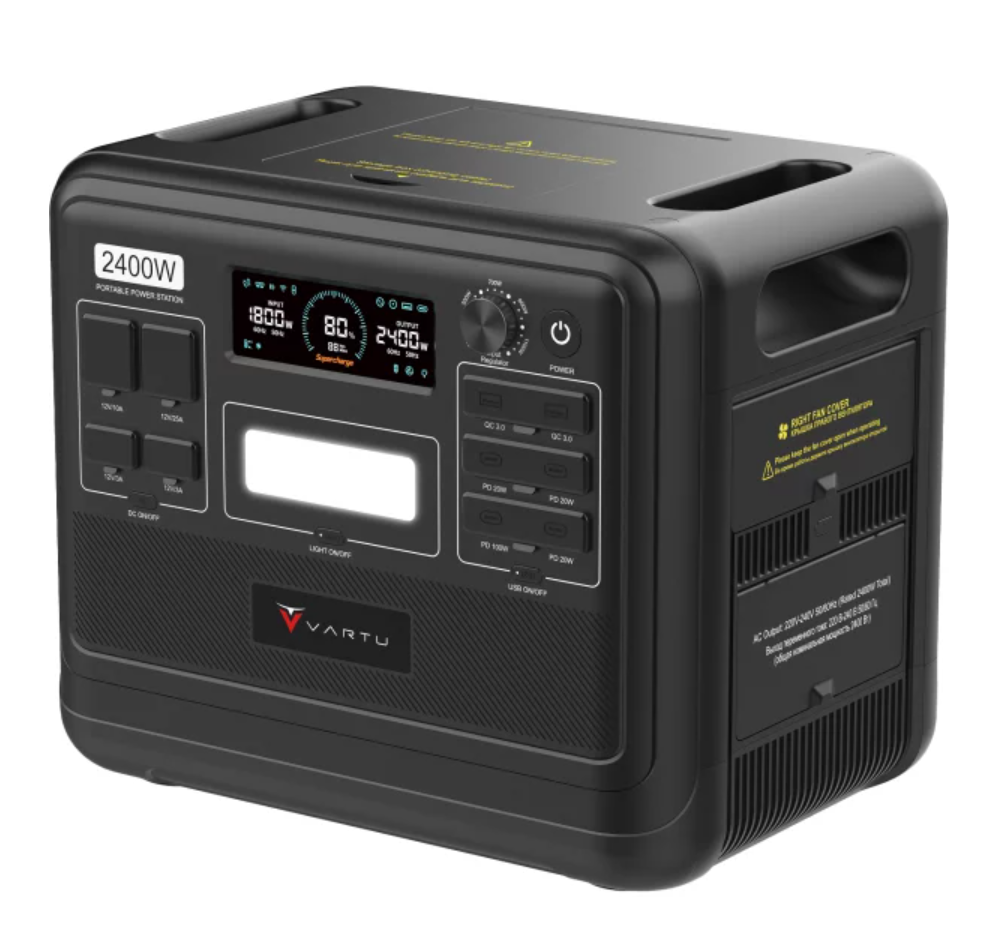

Инструкция для портативной мини электростанции VARTU AC2400

Перед началом использования данного изделия внимательно ознакомьтесь с настоящим руководством для обеспечения правильной эксплуатации.
В соответствии с требованиями международных таможенных служб к транспортировке аккумуляторных батарей уровень заряда данного изделия при выпуске с завода составляет не более 30 %. Для обеспечения выходной мощности 2400 Вт полностью зарядите изделие после его распаковки.
Данное изделие представляет собой переносной источник питания со встроенным аккумулятором с функцией зарядки/разрядки. Источник питания имеет выходы как пере
менного, так и постоянного тока, например, выход USB, выход «авторозетка», выход постоянного тока и т. д. Он также имеет такие функции, как отображение информации,
управление выходами, защита и сигнализация. Аккумулятор изделия можно заряжать от
сети переменного тока, солнечных панелей и от розетки постоянного тока автомобиля.
Ниже представлены основные характеристики данного изделия.

• Изделие оснащено литий-железо-фосфатным (LiFePO4) аккумулятором, ёмкость которого достигает 2048 Вт-ч, при этом обеспечивается чрезвычайно высокий уровень безопасности.
• Переменный ток мощностью 2400 Вт с чистой синусоидой может удовлетворить потребности практически всего повседневного электронного оборудования и мелкой бытовой техники.
• Технология двусторонней быстрой зарядки позволяет полностью зарядить переносной источник энергии в течение 2 часов.
• Большое количество выходов, таких как USB-A, USB-C Type-C, DC5521, XT60, выход авторозетка и др., удовлетворяет самым разным условиям применения.
• В режиме ИБП время переключения составляет менее 10 мс, что является действительно бесперебойным переключением.
• Все входы и выходы имеют возможность закрытия при хранении от проникновения посторонних предметов и воды до IP54.
• Многочисленные механизмы защиты, такие как защита аккумулятора, электрической цепи, конструкции и т. д., гарантируют безопасность изделия.

1. Чтобы предотвратить сокращение срока службы аккумулятора и другие сбои в работе, избегайте длительного хранения и использования данного изделия в условиях высокой температуры и влажности, а также под воздействием прямых солнечных лучей. ЗАПРЕЩАЕТСЯ РАСПОЛАГАТЬ ИЗДЕЛИЕ ВБЛИЗИ ИСТОЧНИКОВ ОГНЯ, это может привести к пожару или несчастному случаю.
2. РАЗБОРКА ДАННОГО ИЗДЕЛИЯ ИЛИ ВНЕСЕНИЕ В НЕГО ИЗМЕНЕНИЙ ЗАПРЕЩЕНЫ. Неправильная эксплуатация может привести к неисправности изделия, а также к возгоранию.
3. Следите за тем, чтобы не уронить, не повредить и не проткнуть изделие.
4. Храните или используйте данное изделие в недоступном для детей месте: изделие может упасть или повредиться от удара, что может привести к нанесению травм ребенку.
5. Пожалуйста, используйте оригинальные принадлежности, изготовитель не предоставляет гарантию на изделия с дефектами, вызванными использованием неоригинальных принадлежностей.
6. Пожалуйста, подключайте изделие непосредственно к розетке, не используйте удлинители или кабельные ответвители, в противном случае существует риск повреждения удлинителей и кабельных ответвителей, а также возникновения пожара; если удлинитель под ключен к розетке для зарядки изделия, не подключайте к нему другие электроприборы.
7. Когда изделие не используется или простаивает, пожалуйста, выключите его и отсое дините кабель питания. Если не планируете использовать изделие долгое время, разрядите его, затем зарядите примерно до уровня 50% и уберите на хранение.
8. Для продления срока службы изделия, пожалуйста, разряжайте и заряжайте изделие не реже одного раза в три месяца.
9. Неправильная эксплуатация данного изделия может привести к серьезным травмам, а также к повреждению самого изделия и другого имущества.
10. После прочтения храните данный паспорт вместе с изделием для дальнейшего использования.

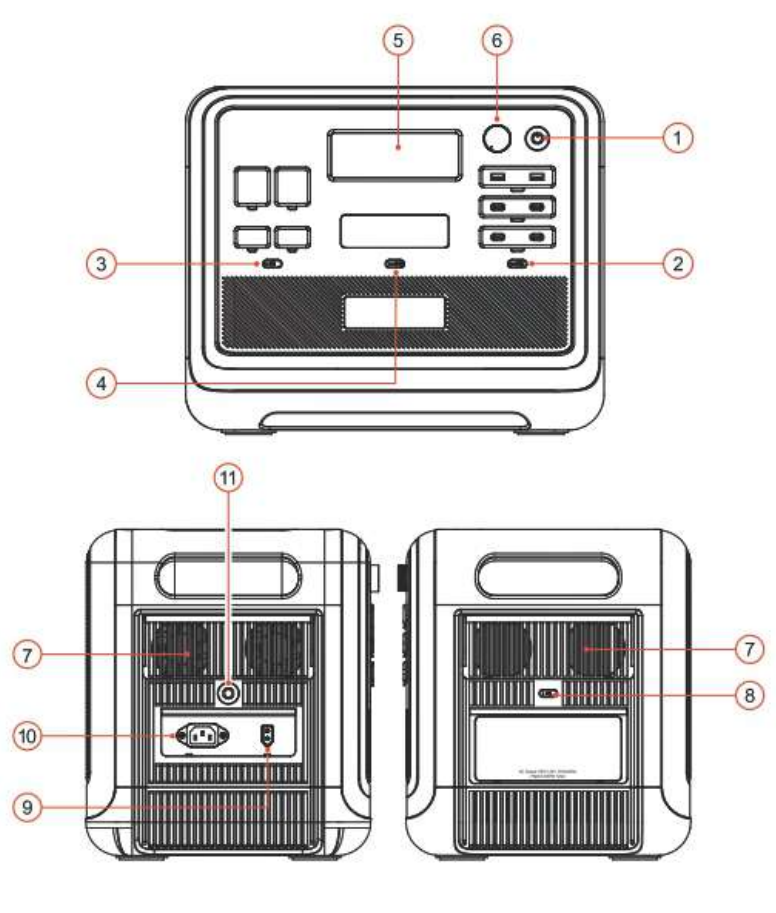

(1) Кнопка POWER (Bкл/Выкл).
Для включения/выключения всей системы нажмите и удерживайте кнопку POWER в течение 3 с.
(2) Кнопка USB ON/OFF (Вкл/Выкл выходов USB).
При кратковременном нажатии кнопки USB ON/OFF выходы USB включаются, а при повторном кратковременном нажатии - выключаются.
Выходы и характеристики:
USB-A X2 - QC 3.0
TYPE-C (в центре) - PD-20W
TYPE-C (справа) - PD-100W
(3) Кнопка DC ON/OFF (Вкл/Выкл выхода постоянного тока).
При кратковременном нажатии кнопки DC ON/OFF выходной порт постоянного тока «авторозетка» включается, а при повторном кратковременном нажатии - выключается.
Выходы и характеристики:
Выход постоянного тока (слева) ×2 - 12B/3A
Авторозетка (в центре) ×1 - 12В / 10A
XT60 (справа) ×1 - 12B / 25A
(4) Кнопка LIGHT ON/OFF (включение, переключение режимов, выключение светодиодного освещения).
При кратковременном нажатии кнопки освещения светодиодные индикаторы включают ся; далее при поочередном кратковременном нажатии светодиодный индикатор перехо дит в режим SOS, в режим стробоскопа, выключается (в любом режиме нажатие и удержа ние кнопки дольше 1 секунды выключает освещение).
(5) Дисплей.
Отображение уровня заряда изделия, подсказки о текущем состоянии и процессе использования.
(6) Ручка INPUT (ОГРАНИЧЕНИЕ ВХОДНОЙ МОЩНОСТИ ПЕРЕМЕННОГО TOKA) Когда изделие подключено к сети переменного тока для зарядки, можно отрегулировать потребляемую мощность в соответствии с ситуацией или фактическими возможностями источника. Вращение по часовой стрелке увеличивает потребляемую мощность, вращение против часовой стрелки уменьшает ее. Следует помнить, что зарядка изделия при низкой мощности полезна для продления срока службы аккумулятора.
(7) Воздуховод охлаждающего воздуха с крышкой.
Всасывающее/вытяжное отверстие для охлаждения. Когда температура изделия достигает порогового значения, установленного системой, автоматически включается вентилятор охлаждения, его работа сопровождается определенным шумом (шум вентилятора ниже 60 дБ является нормальным). Не блокируйте всасывающее/вытяжное отверстие охлаждения во время использования данного изделия и не помещайте какие-либо предме ты в радиусе 30 см.
ВНИМАНИЕ! ВСЕГДА ДЕРЖИТЕ ОТКРЫТЫМИ ПРАВУЮ И ЛЕВУЮ КРЫШКИ ВОЗДУХОВОДОВ ОХЛАЖДАЮЩЕГО ВОЗДУХА ПРИ РАБОТЕ УСТРОЙСТВА!
(8) Кнопка АС (Вкл/Выкл выходов переменного тока/ ручное переключение 50/60 Гц и 220/230 B) Для включения выхода переменного тока нажмите кнопку АС, суммарная мощность электрической нагрузки должна быть меньше 2400 Вт. В России действует стандарт сети переменного тока 230 В 50 Гц, не меняйте эти на стройки изделия без необходимости. Если вам нужно переключить частоту, нажмите и удерживайте кнопку АС в течение 3 секунд, на экране начнет мигать значок 50 Гц или 60 Гц, нажмите кнопку АС еще раз, чтобы выбрать 50 Гц или 60 Гц; когда значок перестанет мигать и отобразит 50 Гц или 60 Гц, переключение частоты прошло успешно. Если вам нужно переключить напряжение, быстро нажмите кнопку АС 10 раз и переклю чите напряжение 220 В или 230 В.
(9) DC (MPPT) Input (Вход постоянного тока от солнечной панели или от розетки автомобиля).
Вход постоянного тока для солнечной панели (с поддержкой МТТР - функции слежения за точкой максимальной мощности солнечной панели) или от розетки автомобиля. Подробную информацию см. в разделах «Подключение солнечных панелей» и «Заряд от розетки автомобиля».
(10) AC INPUT (ВХОД ПЕРЕМЕННОГО ТОКА) При зарядке изделия от бытовой розетки обеспечивается быстрая зарядка мощностью до 1100 Вт. Для полной зарядки от 0 до 100 % требуется всего два часа. При зарядке таким способом учитывайте следующие указания. Для зарядки изделия подключайте его непосредственно к розетке, не используйте удлинители или кабельные ответвители, в противном случае существует риск повреждения или возгорания удлинителей и кабельных ответвителей.
Если удлинительная розетка подключена для зарядки данного изделия, не подключайте к ней другие электроприборы.
(11) Кнопка ЗАЩИТНОГО ПРЕДОХРАНИТЕЛЯ ОТ ПЕРЕГРУЗКИ Если ток источника питания нестабилен из-за грозы или по другим причинам, а на вхо де переменного тока присутствует большой ток, для защиты изделия срабатывает функ ция защиты от перегрузки (защитный автоматический выключатель) и отключает входной порт переменного тока. Чтобы восстановить работу входа переменного тока, выполните указанную далее после довательность действий.

1. Отключите кнопку POWER и отсоедините все порты.
2. Убедившись в отсутствии неисправностей во всех деталях, включите кнопку POWER.
3. Нажмите кнопку защитного предохранителя от перегрузки, подключите кабель пере менного тока, чтобы восстановить подачу питания от источника переменного тока.

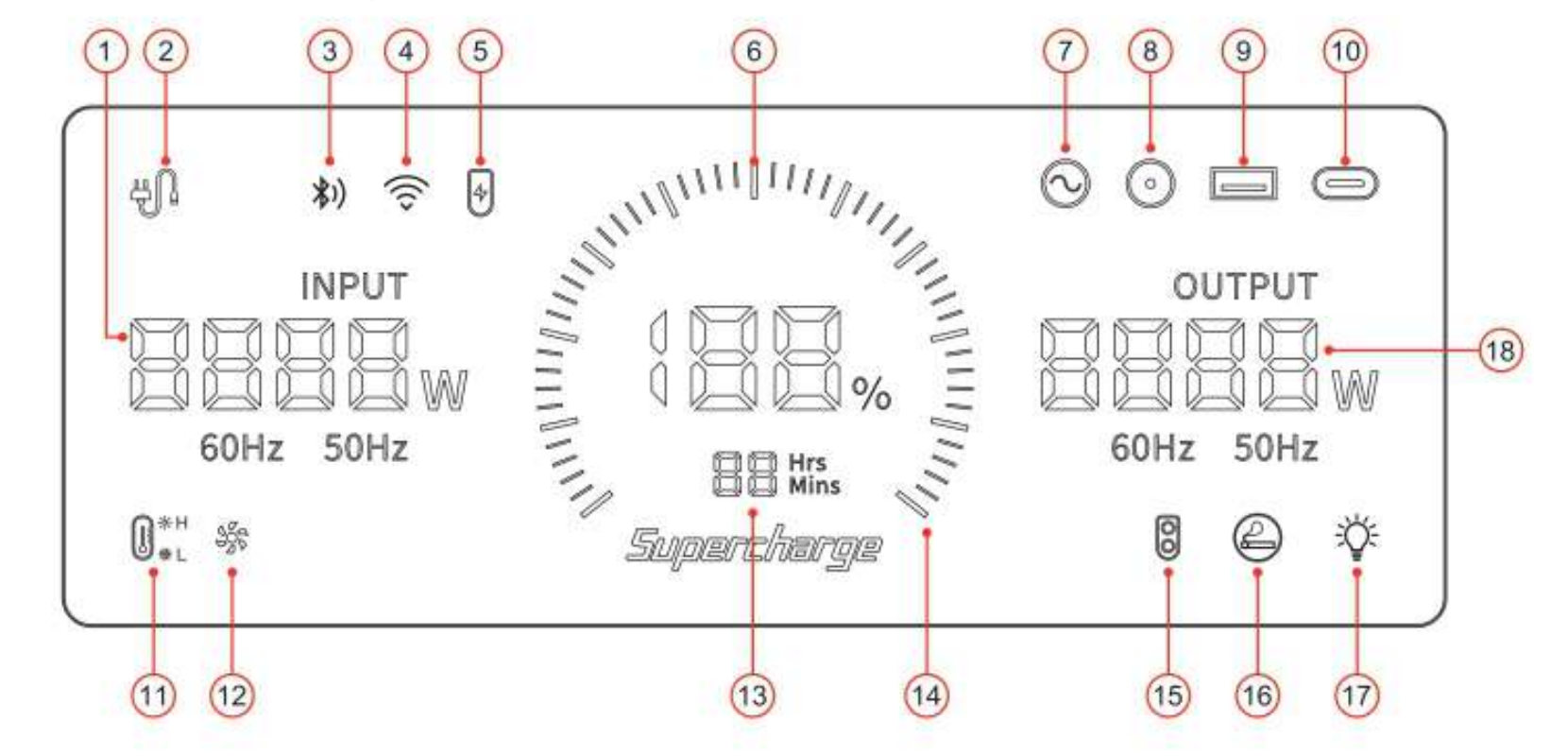

(1) Общая входная мощность
(2) Подключение к сети переменного тока
(3) Подключение Bluetooth
(4) Подключение Wi-Fi
(5) Подключение постоянного тока
(6)Уровень заряда аккумулятора (в процентах)
(7) Выход переменного тока
(8) Выходы постоянного тока (12 В)
(9) Выходы USB-A
(10) Выходы USB-C
(11) Функция защиты от работы при высокой/низкой температуре
(12) Включение вентилятора
(13) Оставшееся время работы / время зарядки
(14) Индикатор заряда аккумулятора
(15) Выход ХТ60 (12 B)
(16) Функция защиты от работы при высокой/низкой температуре
(17) Светодиодное освещение
(18) Общая выходная мощность

Отображение уровня заряда. Когда изделие заряжается, индикатор заряда батареи непрерывно вращается по часовой стрелке, а процентное значение уровня заряда посте пенно увеличивается; когда уровень заряда изделия равен 0, значок уровня заряда батареи мигает. Состояние входа и выхода. Когда изделие включено, на экране отображается общая входная мощность, общая выходная мощность и индикатор, соответствующий рабочей зоне.

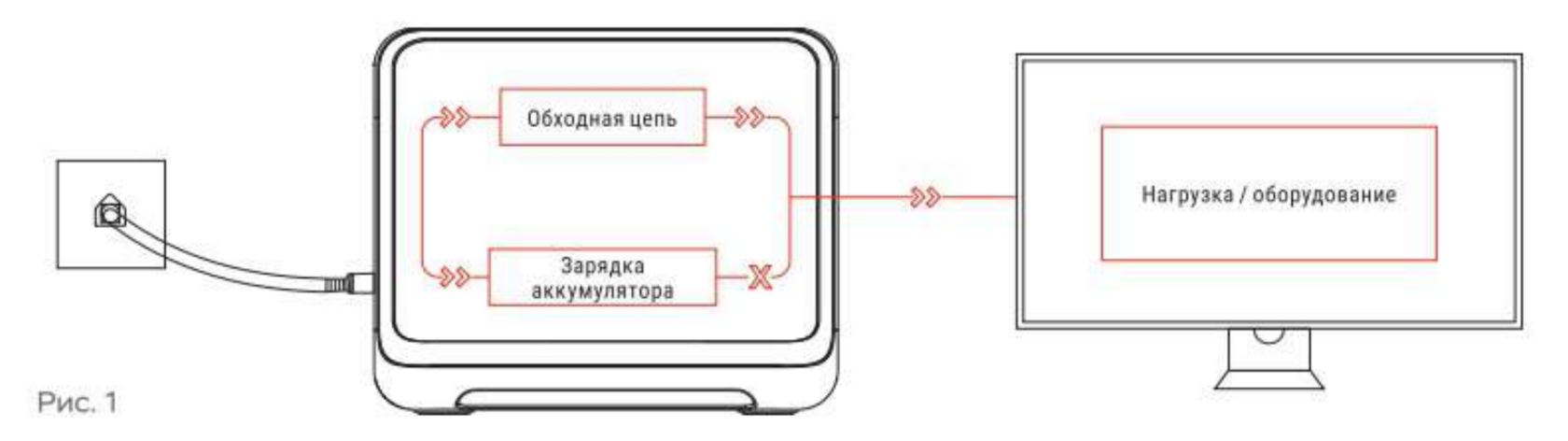

Данное изделие может выполнять функцию резервного источника бесперебойного питания (ИБП). Ниже перечислены меры предосторожности при использовании и эксплуатации. Как показано ниже на рис. 1, когда изделие подключено к сети переменного тока и электроприбору переменного тока, а кнопка POWER и кнопка АС включены, изделие перехо дит в режим ИБП. Сеть переменного тока подает питание на электроприбор через обходную цепь, а также заряжает изделие. В данном режиме работы:
1. Номинальная мощность электроприбора должна быть ниже 2400 Вт, иначе может сра ботать защита от перегрузки.

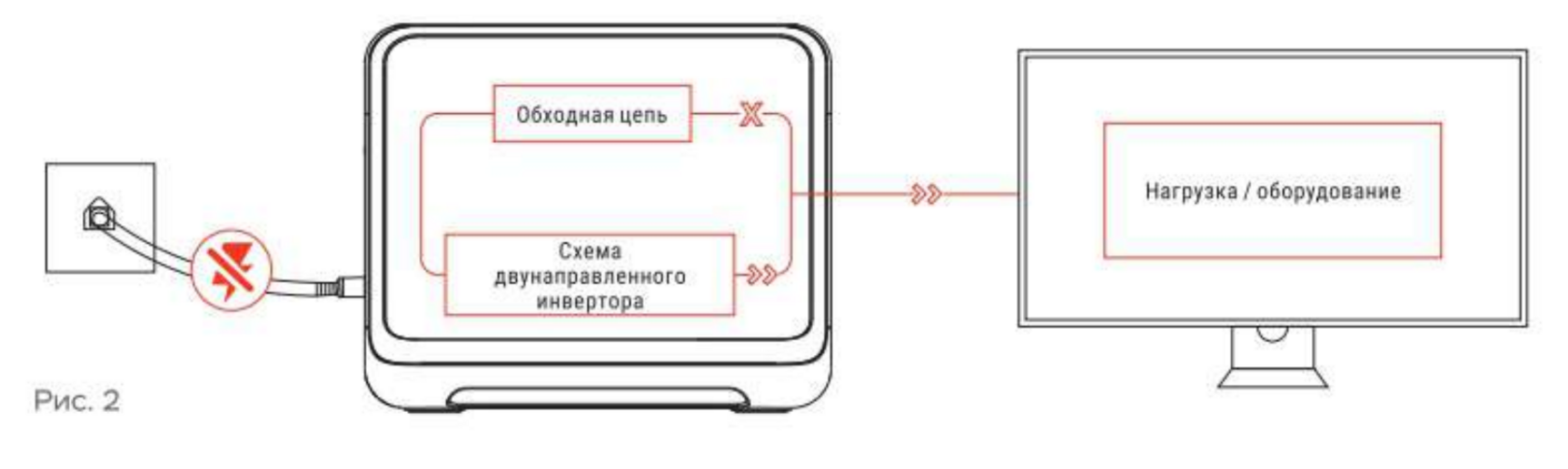

Как показано ниже на рис. 2, при отключении сети переменного тока на входе выход байпаса внутри изделия отключается, изделие переключается на двунаправленную инверторную схему в течение 10 мс, и эта схема подает питание на электроприбор, чтобы обе спечить бесперебойную работу электроприбора во время процесса.

В условиях достаточной освещенности данное изделие можно зарядить с помощью солнечных батарей. Мощность зарядки определяется в зависимости от условий освещенности и погоды.

ВНИМАНИЕ! ВХОДНАЯ СУММАРНАЯ МОЩНОСТЬ солнечных панелей НЕ ДЛЖНА ПРЕВЫШАТЬ 500 Вт, А ВХОДНОЕ НАПРЯЖЕНИЕ НЕ ДОЛЖНО ПРЕВЫШАТЬ 50 В, в противном случае на вызванные этим отклонения в работе изделия гарантия не распространяется.

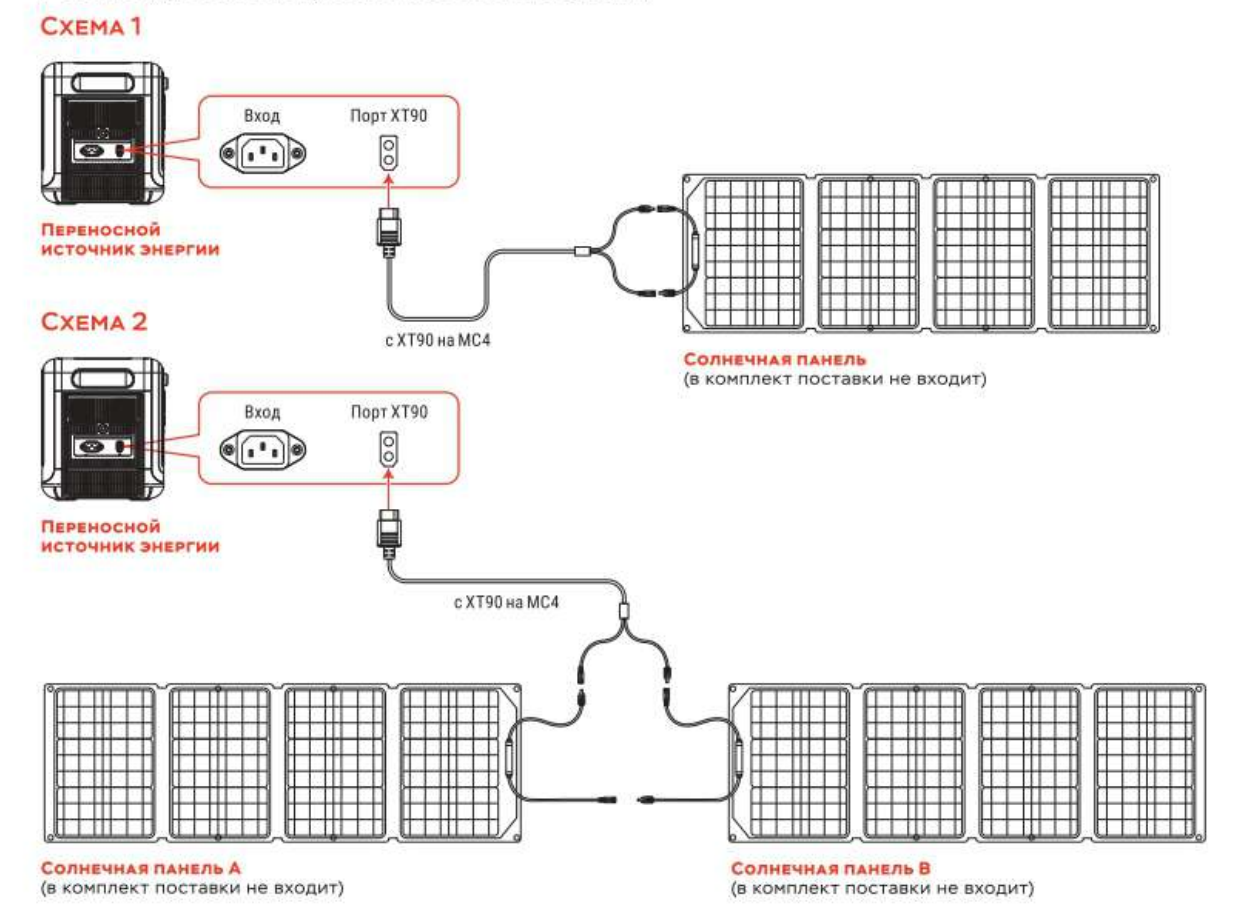

Рекомендуются следующие две схемы зарядки:

После запуска автомобиля соедините розетку автомобиля и изделие с помощью кабеля для зарядки от розетки автомобиля, зарядите изделие. Изделие поддерживает зарядку от розетки автомобиля 12 / 24 В. При использовании этого метода зарядки необходимо учитывать:

• используйте его при заведенном автомобиле, иначе автомобильный аккумулятор может разрядиться;
• потребляемая мощность при зарядке от автомобиля обычно находится в диапазоне 90-120 Вт, перед зарядкой убедитесь в поддержке розеткой вашего автомобиля долговременного питания такой мощности;
• время зарядки от автомобиля велико, если требуется быстрая зарядка, рекомендуется использовать зарядку от сети переменного тока.

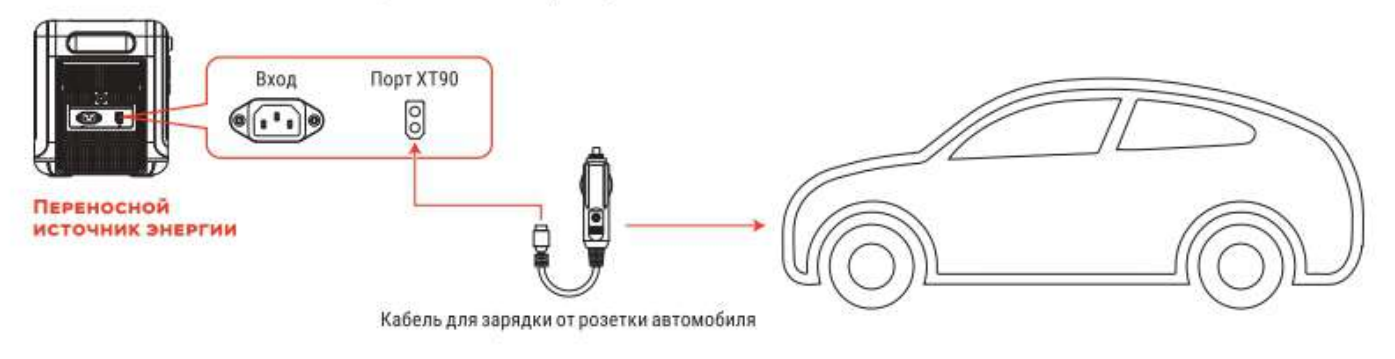

Способ подключения приведен на рисунке ниже.

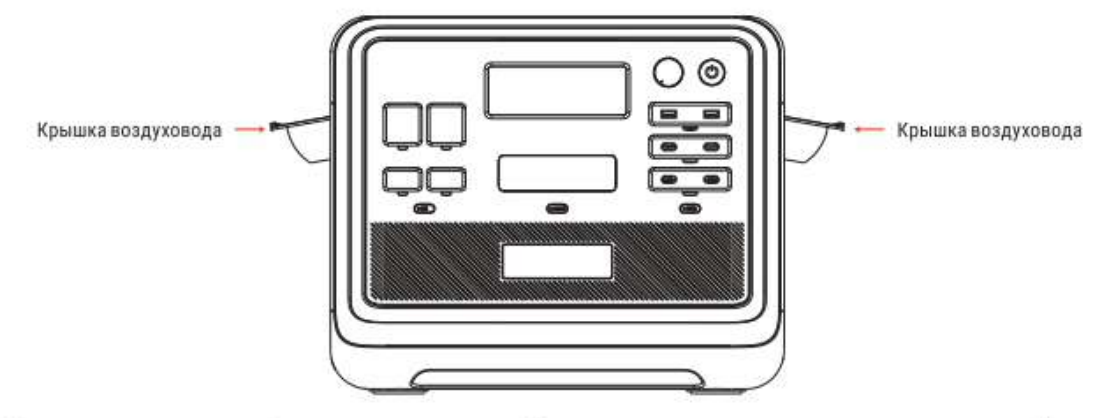

ВНИМАНИЕ!!! Перед началом работы с изделием, будь то зарядка или разрядка, необходимо од новременно открыть крышки воздуховодов охлаждающего воздуха для вентиляторов с обеих сторон, чтобы предотвратить перегрев изделия, прекращение его работы или включение защиты.
